SR1 / SR1+
Software zur Auslegung von Schraubenverbindungen nach VDI 2230
(C) Copyright 1993-2024 by HEXAGON Software, Berlin, Kirchheim, Neidlingen
Berechnungsgrundlagen
Die SR1-Software berechnet hochbeanspruchte Schraubenverbindungen mit zentrischer oder exzentrischer Belastung und Verspannung nach VDI 2230. Anhand der Berechnung ist eine Ausgabe von Verspannungsschaubild und maßstäblicher Zeichnung möglich.

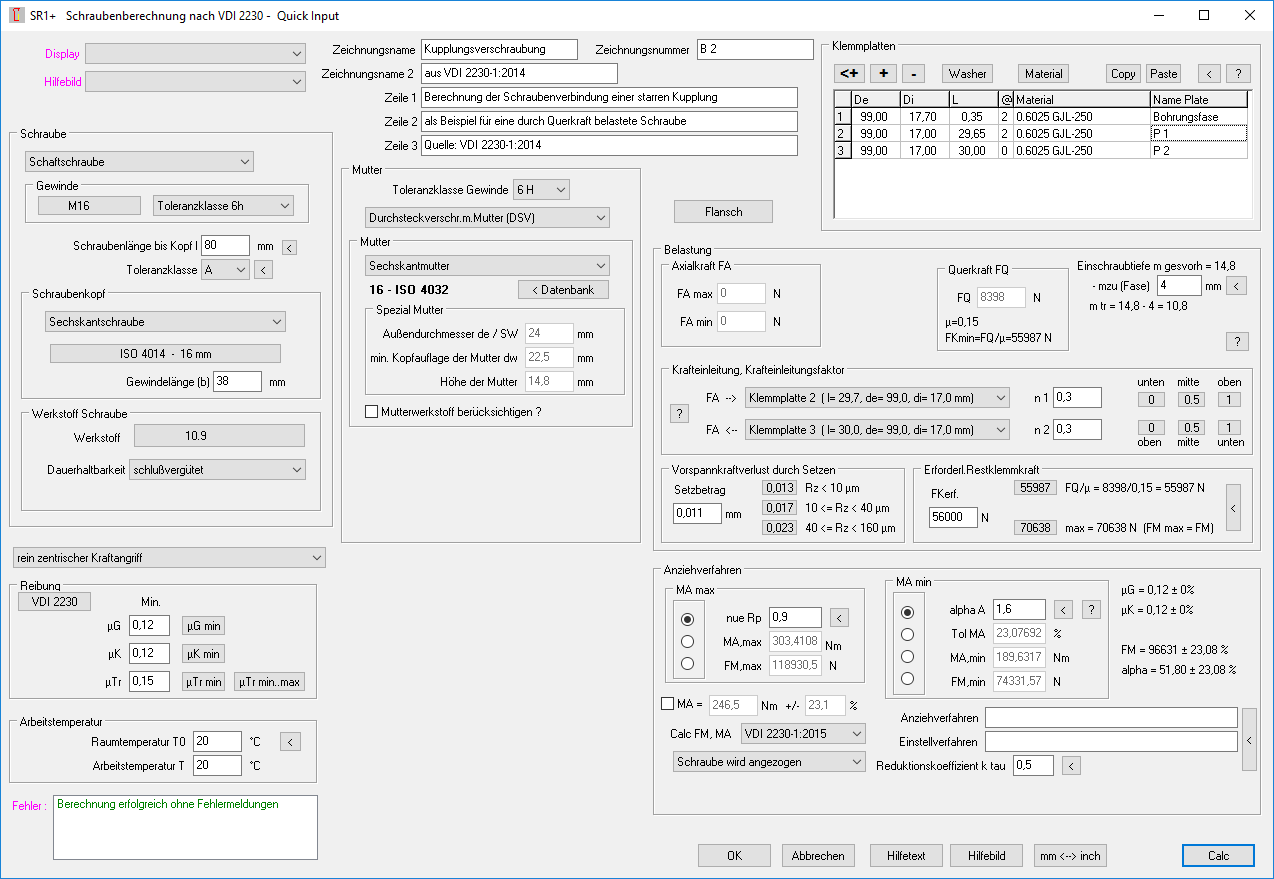

Quick-Eingabe

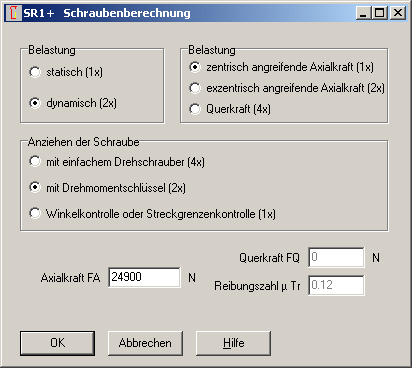

Alle Abmessungen von Schraube, Klemmplatten, Mutter, Werkstoffe, Anziehdaten, Reibung, Belastung kann man in einem einzigen Dialogfenster eingeben, berechnen und ausgeben.

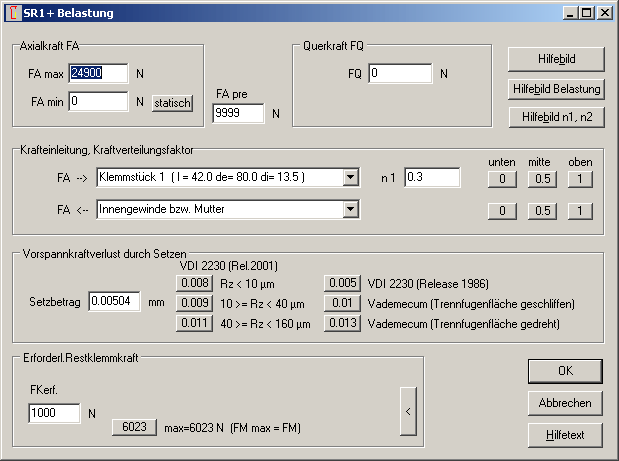

Vorauslegung
Aus den Belastungsgrößen:
- Axialkraft zentrisch/exzentrisch oder Querkraft
- Belastung statisch/dynamisch
- Anziehverfahren
werden verschiedene Kombinationen von Schraubendurchmessern/Festigkeitsklassen berechnet, die Sie als Vorgabe für die detaillierte Berechnung übernehmen können.

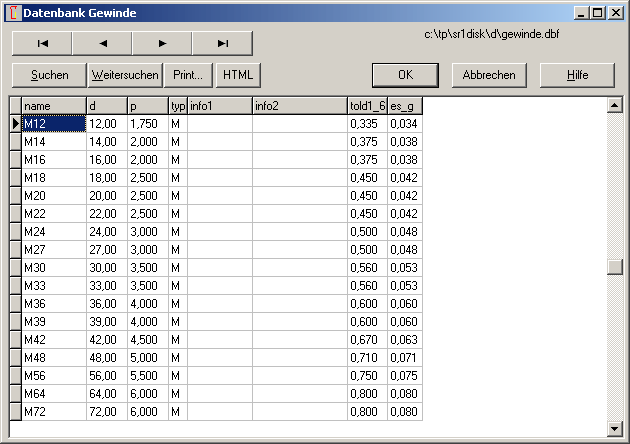

Datenbank für Schrauben und Gewinde
Alle Abmessungen für Schaft- und Taillenschrauben nach DIN und ISO sowie metrische Normal- und Feingewinde, der Schraubenkopf nach ISO 4762, ISO 4014, ISO 4017, ISO 10642, EN 1665, Flanschschrauben, und Muttern nach ISO 4032, ISO 4034, EN 6915, EN 1661 sind in der integrierten Datenbank hinterlegt und müssen nur noch ausgewählt werden.
Die Datenbankdateien können beliebig erweitert und modifiziert werden. Alternativ kann auch eine beliebig abgestufte Sonderschraube definiert werden.
Klemmteile
Frei definierbar sind Abmessungen, Werkstoff, E-Modul, zulässige Pressung von max. 20 verspannten Teilen. Klemmplatten mit Langloch sowie Eingabe der elastischen Nachgiebigkeit anstelle der Abmessungen sind ebenfalls möglich.
Zentrische und exzentrische Belastung

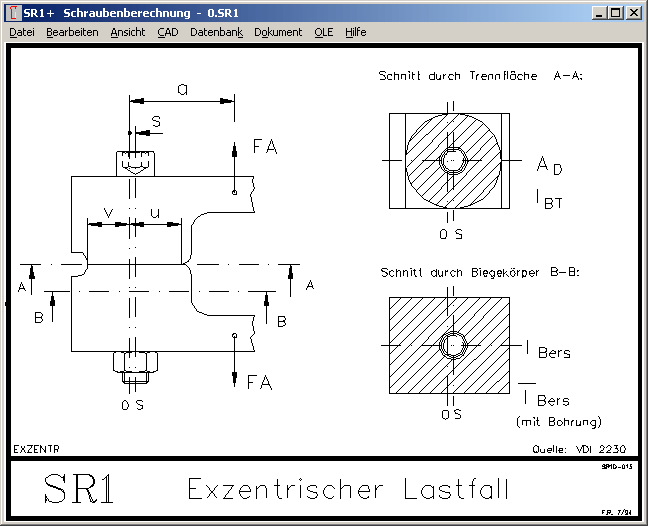

SR1 berechnet Schraubenverbindungen mit zentrischer und exzentrischer Verspannung und Belastung.
Temperatureinfluß
Bei erhöhter Arbeitstemperatur berechnet SR1 die Längenänderung von Schraube und Klemmteilen, sowie die Abnahme von Streckgrenze und Elastizitätsmodul.
Reibung

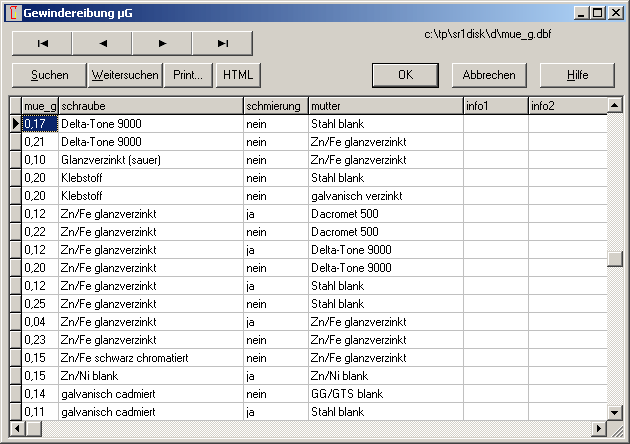

Die wichtigsten Reibungskoeffizienten für die Reibung in Gewinde, Kopfauflage und Trennfuge können aus der integrierten Datenbank übernommen werden.
Die Datenbank kann vom Benutzer um neue Werkstoffkombinationen erweitert werden.
Aktuelle Messungen haben gezeigt, daß es sehr wichtig ist, alle Kombination von Werkstoffen, Beschichtungen und Schmierstoffen zu testen, um die Verläßlichkeit der Reibungskoeffizienten zu verifizieren. In der Praxis sind Abweichungen von 100% bei den Reibungskoeffizienten nach mehrmaligem Anziehen und Lösen vorgekommen.
Der Anwender muß so genau wie möglich die Verläßlichkeit seiner Designvorgaben kennen.
SR1 liefert alle wichtigen Daten für Schraubenverbindungen, wenn ein vollständiger Berechnungsnachweis nach ISO 9000 gefordert ist.

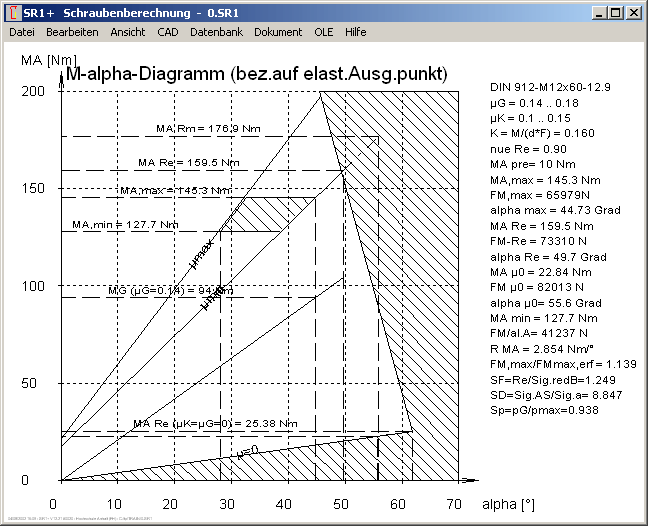

M-Alpha Diagram
M-Alpha Diagramm und F-Alpha Diagramm mit Anziehdrehmoment und Klemmkraft werden als Funktion des Drehwinkels angezeigt, beginnend am "Elastischen Ausgangspunkt". Den "Elastischen Ausgangspunkt" erhält man durch Anlegen einer Tangente an die gemessene Anzugskurve.
Das Anfangsdrehmoment ist 0, wenn nicht ein Leerlaufdrehmoment durch Gewindereibung oder Gewindefehler auftritt.
Das M-Alpha Diagramm ergänzt die VDI 2230 Analyse als Bindeglied zu der Drehmoment/Drehwinkel Analyse Methode von Ralph Shoberg.

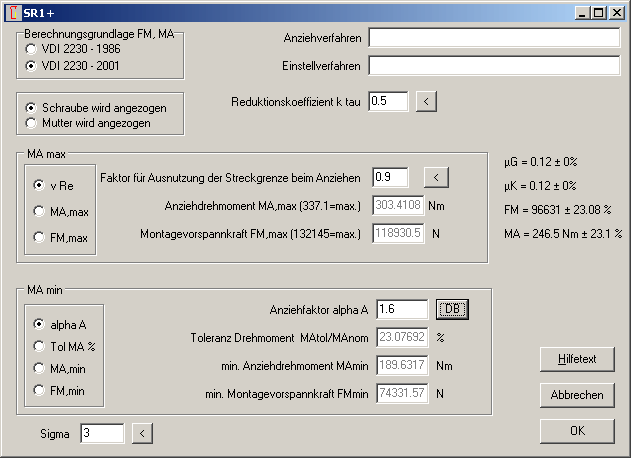

Anziehverfahren
Anziehfaktor und Streuung werden von Datenbank übernommen. SR1 berechnet Diagramme von Anziehdrehmoment und Klemmkraft als Funktion des Anziehdrehwinkels.

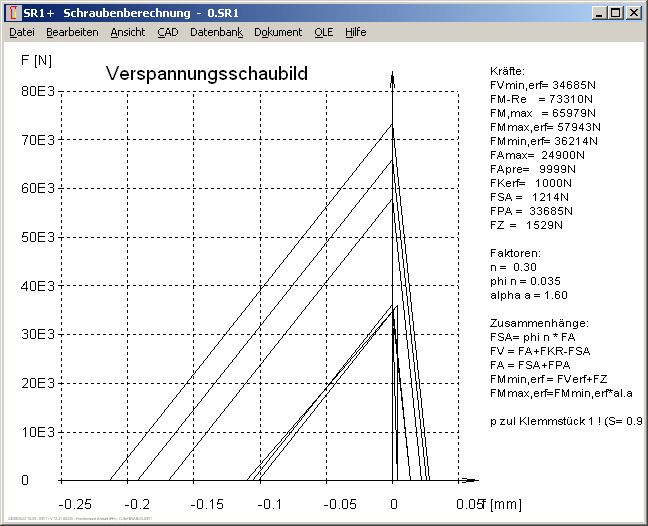

Verspannungsschaubild
Verspannungsschaubilder für Montagezustand und Betriebszustand können am Bildschirm angezeigt und ausgedruckt werden.
Ausdruck

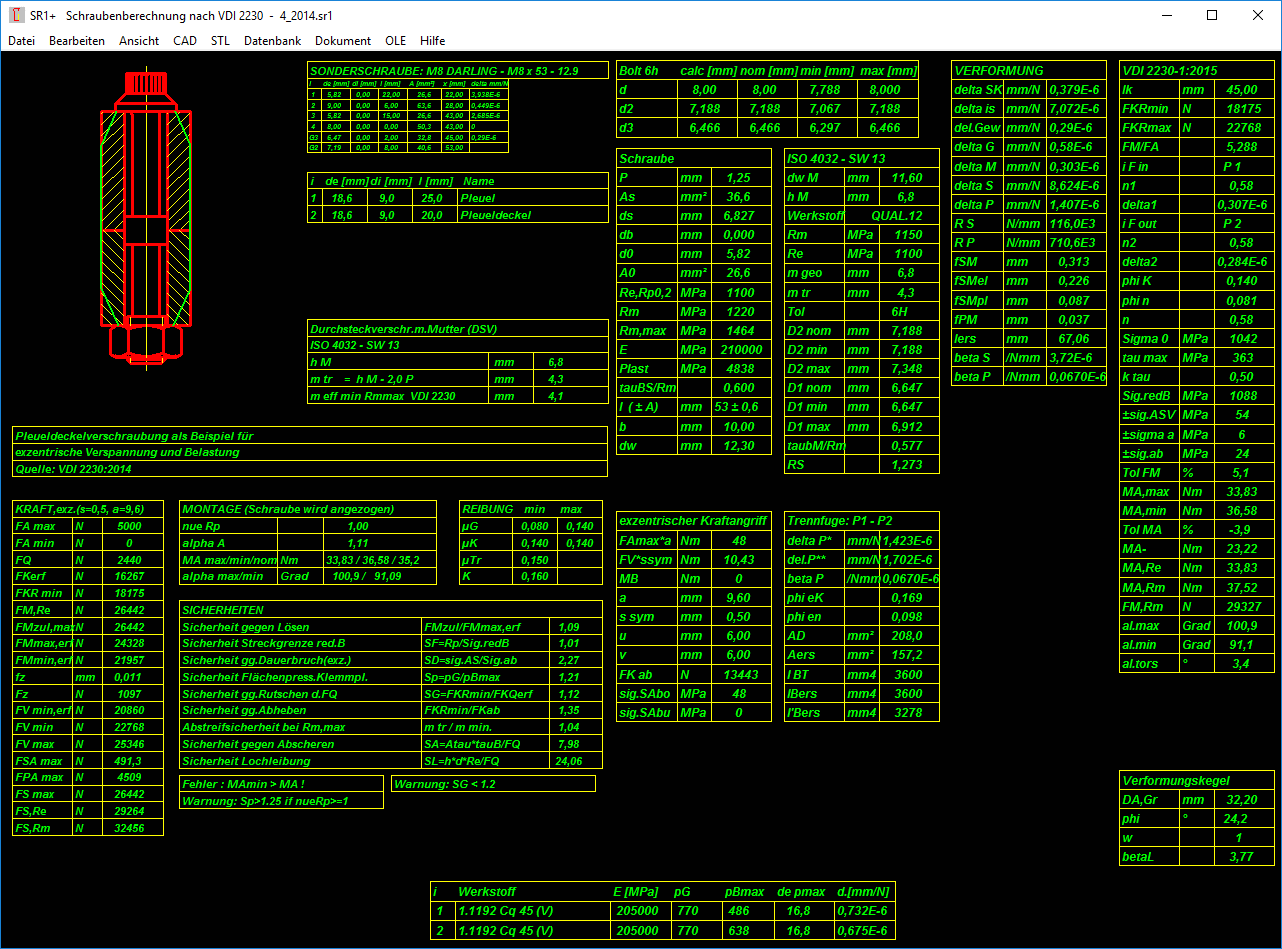

Berechnet werden alle elastische Nachgiebigkeiten, Kräfte, Spannungen, Anziehmomente. Alle Eingabe- und Ergebnisdaten können auf Bildschirm und Drucker ausgegeben oder in eine Datei geschrieben werden.
Tabellenzeichnung
SR1 generiert eine Zeichnung der berechneten Schraubenverbindung mit allen wichtigen Abmessungen und Ergebnisdaten.
CAD-Schnittstelle
SR1 generiert eine maßstäbliche Zeichnung der Schraubenverbindung mit Schraube, Klemmstücken und Mutter bzw. Sackloch. Über DXF- oder IGES-Datei ist die Übernahme in CAD möglich.
HEXAGON-Hilfesystem
Zu allen Eingaben kann das HEXAGON-Hilfesystem mit Hilfetexten und Hilfebildern aufgerufen werden. Bei auftretenden Fehlermeldungen können Sie sich eine Beschreibung und Abhilfemöglichkeiten anzeigen lassen.

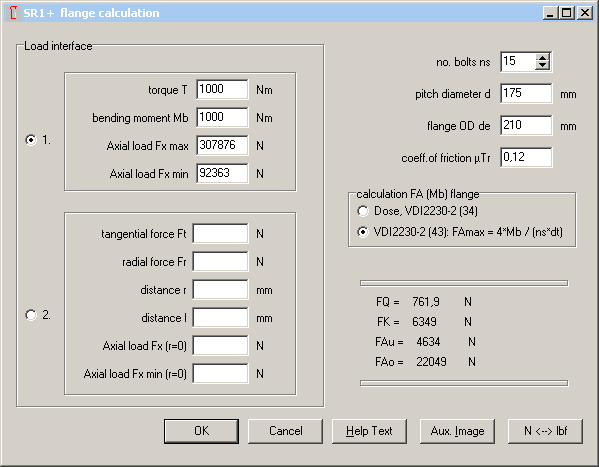

Flanschberechnung mit SR1+
Mit der erweiterten Version SR1+ kann man die Last auf einen Flansch auf die maximale Last einer Einzelschraube umrechnen (Berechnung nach VDI 2230-2 und Dose).
Hard-und Softwarevoraussetzungen
Die Software gibt es als 32-bit und 64-bit Applikation für Windows 11, Windows 10, Windows 7.
Lieferumfang
SR1 oder SR1+ Programm mit Beispieldateien, Benutzerhandbuch mit Anwendungsbeispielen, Berechnungsgrundlagen und Eingabeformularen, Lizenzvertrag für zeitlich unbegrenztes Nutzungsrecht.
Gewährleistung
HEXAGON übernimmt eine Gewährleistung von 24 Monaten dafür, daß die Software die genannten Funktionen erfüllt.
Softwarepflege, Hotline
HEXAGON-Software wird laufend aktualisiert und verbessert, über Updates und Neuerscheinungen werden Kunden regelmäßig informiert.
VDI 2230-1:2014 und VDI 2230-1:2015
Anläßlich der Neu-Ausgabe der VDI2230-1 im Dezember 2014 gab es in SR1 und SR1+ zahlreiche Änderungen und Erweiterungen:
- neue Werkstoffdatenbank für Klemmteile (mat_p_2.dbf) und Änderungen bei Datenbank Schraubenwerkstoffe.
- Aktualisierung der Datenbanken mit Anziehverfahren, Anziehfaktoren und Reibungszahlen.
- Berechnung der VDI-Mindesteinschraubtiefe nach der neuen Richtlinie.
- Eingabe und Berechnung von zusätlichem Biegemoment MB (exzentrische Last).
- Erweiterte Berechnung und Anpassung der Diagramme für überelastisches Anziehen (streckgrenzenüberschreitend).
- Neues Diagramm p=f(x) mit Verteilung der Flächenpressung in der Trennfuge.
- Berechnung der elastischen Nachgiebigkeit mit Verformungskegel nach VDI 2330-1:2014, oder mit Ersatzzylindern nach VDI 2230:1986
VDI 2230-1:2014: Fehler, Anmerkungen und Verbesserungsvorschläge (von Fritz Ruoss)
VDI 2230-1:2015: Verbesserungen, Fehler, Anmerkungen, Verbesserungsvorschläge (von Fritz Ruoss)
