Calcolo Molle HEXAGON
Calcolo di Molle a Compressione, Trazione, Torsione e Tazza
(C) Copyright 1988-2024 by HEXAGON Software, Berlin, Kirchheim
Calcolo di Molle
Il programma HEXAGON per la progettazione e calcolo molle offre differenti opzioni per il dimensionamento molle: durante la fase di progetto potete inserire i carichi e lo spazio disponibile per l'installazione molla, il programma calcoler la molla richiesta; il ricalcolo comprende la determinazione dei carichi e della resistenza a fatica di una molla esistente. Se la
sollecitazione tollerabile viene oltrepassata, il programma avverte tramite messaggi di allarme o errore.
Output grafico e interfaccia CAD
Oltre alla capacit di stampare un riepilogo del calcolo, il programma offre la possibilit di avere sotto forma grafica la curva caratteristica molla, il carico, la sollecitazione, il disegno della molla stessa. E' possibile stampare tali grafici. Tutti i grafici e disegni possono essere importati in programmi CAD o elaborazione testi, sotto forma di files DXF o IGES.
Database materiali
I moduli di elasticit , di Young e la sollecitazione di taglio permissibile, fattori del diametro filo, sono resi disponibili dal programma per i principali fili per molle.
Disegno Molle
E' possibile visualizzare la molla calcolata in una qualunque delle lunghezze di lavoro compresa tra Lc e L0, oppure importare il tutto in un programma CAD sotto forma di files DXF o IGES.
Disegno di Produzione
FED1+, FED2+, FED3+, FED5 e FED6 generano automaticamente un disegno a norme EN, il quale pu¢ essere stampato direttamente usando il programma DXFPLOT o importato in applicazioni CAD sotto forma di files DXF o IGES.
Animazione
L'animazione permette di visualizzare sullo schermo il movimento della molla fra due lunghezze di lavoro.
Gestione Archivi
Tutti i calcoli possono essere salvati a caricati da files. FED1+ e FED2+ contengono inoltre un database molle che pu¢ essere consultato e letto secondo differenti criteri.
Sistema Aiuto
E' disponibile un testo di aiuto in ogni momento, mediante l' HEXAGON Help System. All'apparire di allarmi e messaggi di errore, e' possibile richiamare un testo di aiuto che informa sulle condizioni di errore e suggerisce adeguate misure correttive.

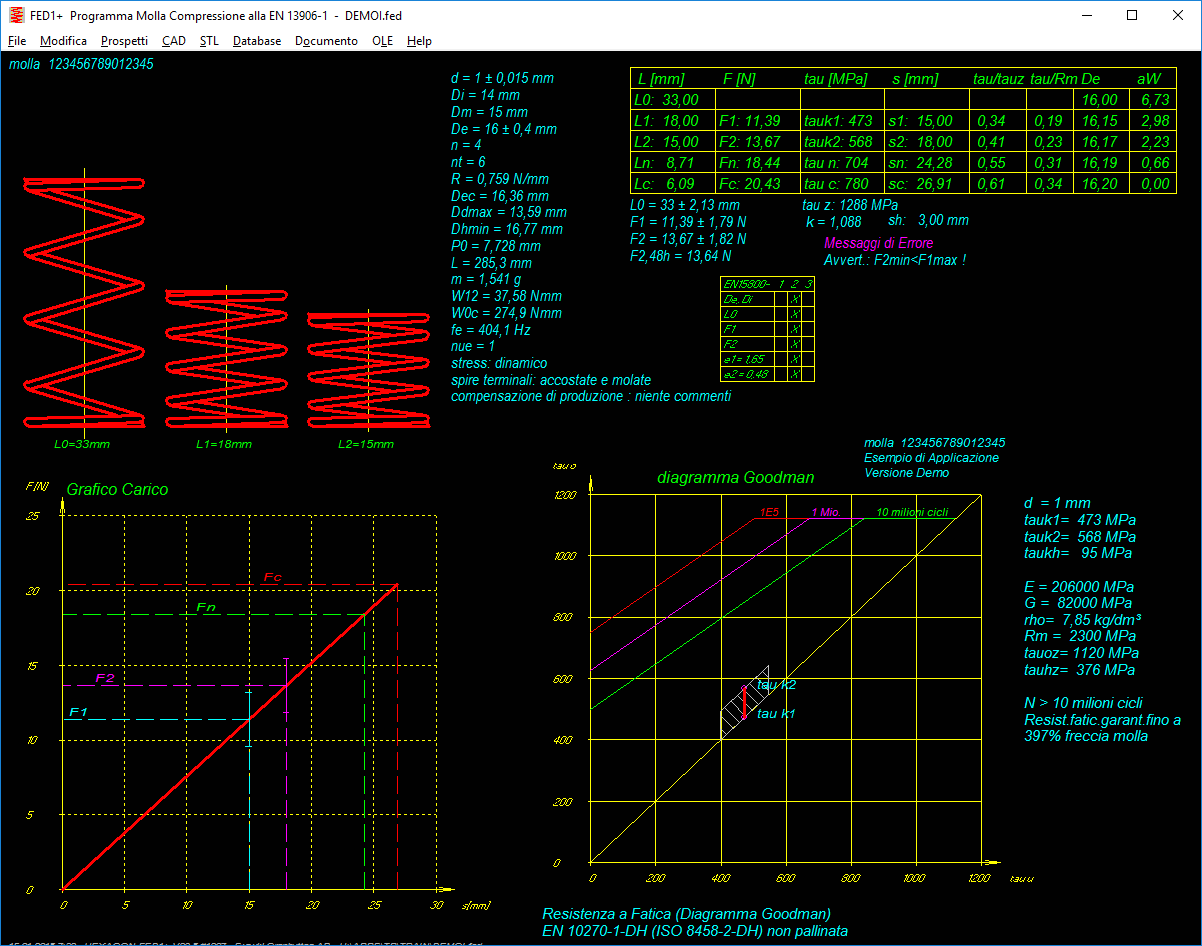

FED1/FED1+
- Progettazione e ricalcolo di molle cilindriche di compressione in accordo alla norma EN 13906-1
- Stampa del risultato, estratto, curva caratteristica molla, diagramma di Goodman, diagramma deformazione, grafico temperatura, output veloce.
- Disegno di produzione secondo norma DIN/EN
- Disegno molla, sia in elevazione come in sezione.
- Calcolo scarti per tolleranze speciali
- FED1+ include inoltre un database molle, calcolo costi ed animazione molla.

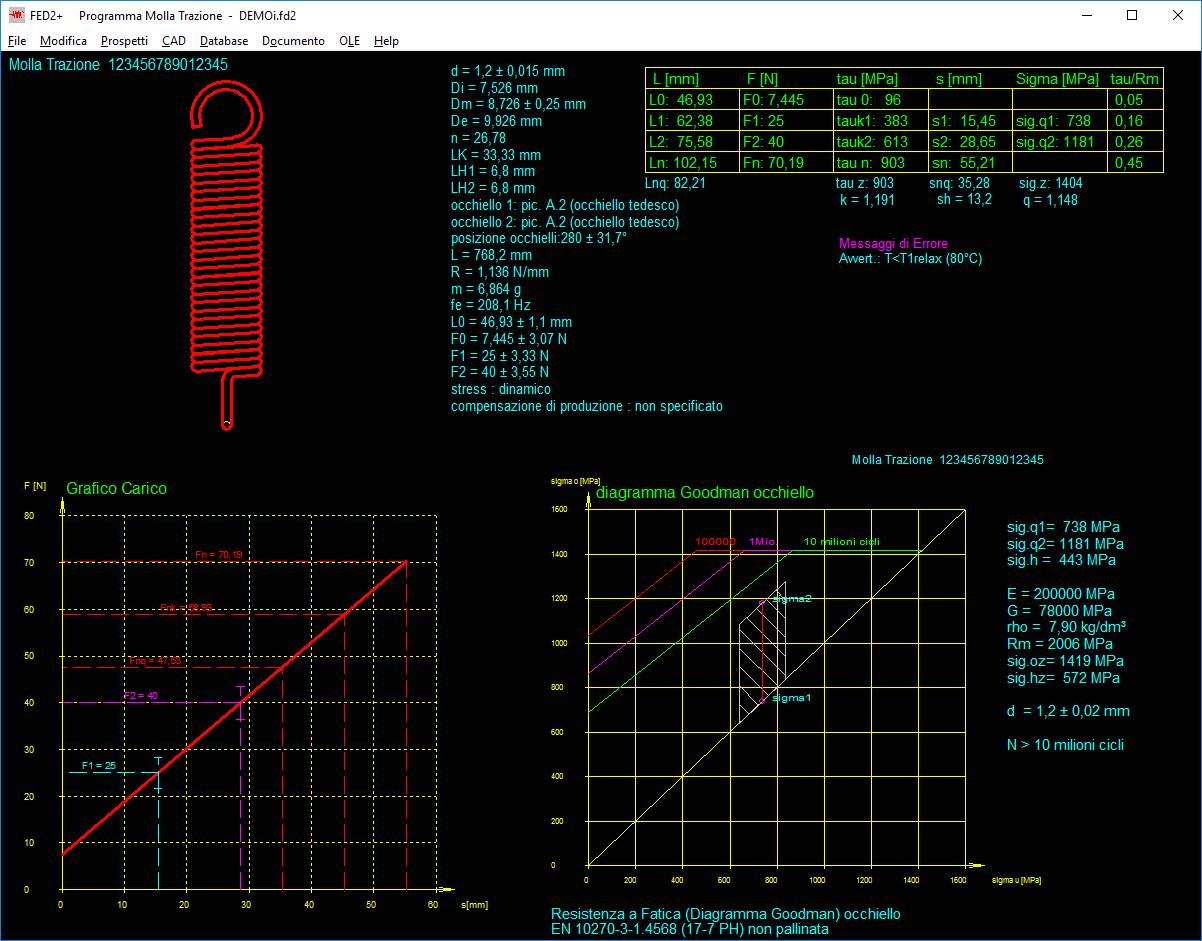

FED2/FED2+
Progettazione e ricalcolo molle a trazione in accordo alla norma EN 13906-2
Stampa del risultato, estratto, curva caratteristica molla, diagramma di Goodman, grafico temperatura, output veloce.
Disegno di produzione secondo norma DIN/EN
Disegno della molla in una qualunque delle lunghezze di lavoro
FED2+ include inoltre un database molle, calcolo costi ed animazione molla.

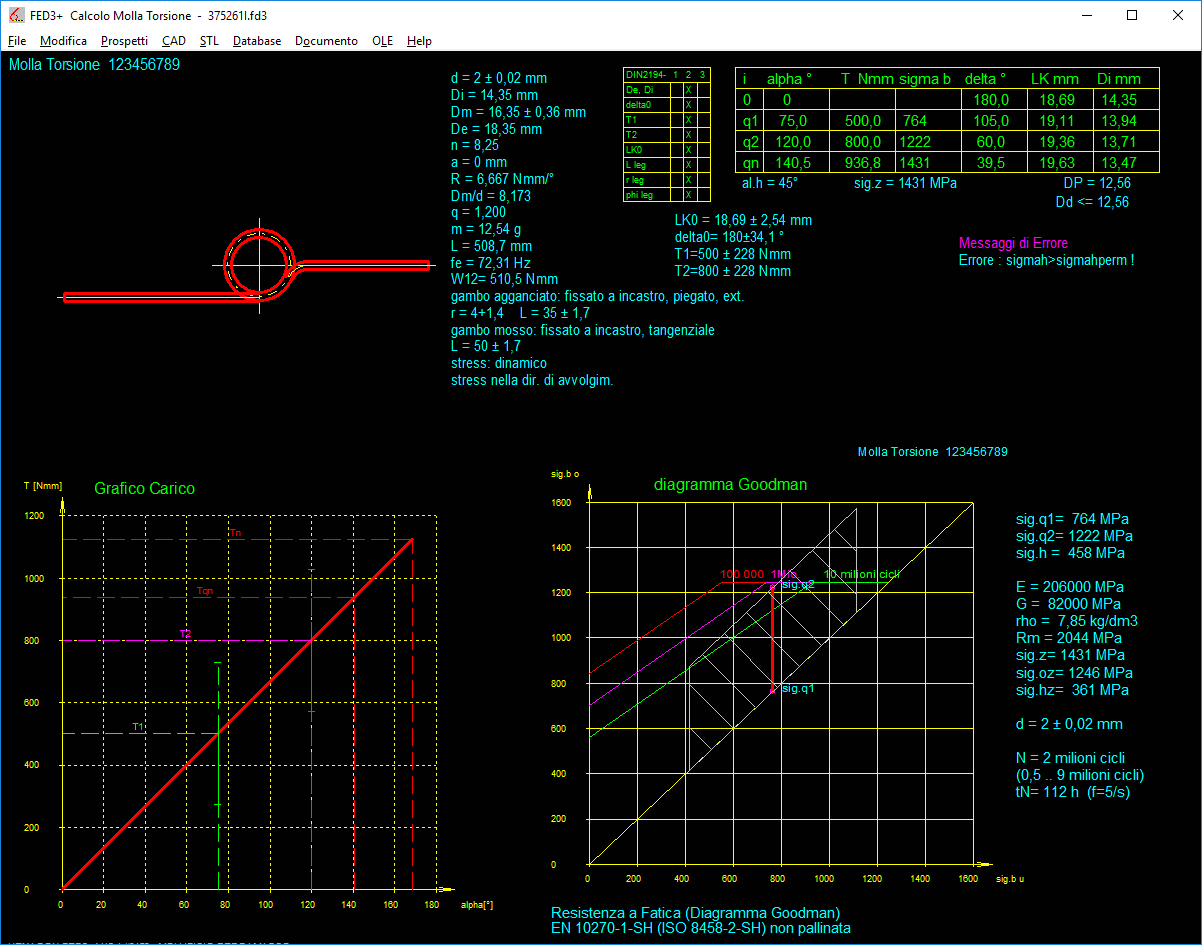

FED3/FED3+
- Progettazione e ricalcolo di molle a torsione in accordo alla norma EN 13906-3
- Stampa del risultato, estratto, curva caratteristica molla, diagramma di Goodman, output veloce.
- Disegni assiali e radiali molla
- FED3+ include inoltre la stampa del disegno di produzione
FED4
- Progettazione e ricalcolo di molle e tazza ed insiemi di molle a tazza secondo norma DIN 2092
- Stampa del risultato, estratto, curva caratteristica molla, diagramma di Goodman, diagramma sollecitazioni.
- Disegno CAD per elevazione e sezione.
FED5
- Progettazione e ricalcolo di molle di compressione coniche.
- Stampa del risultato, estratto, curva caratteristica molla (progressiva), diagramma di Goodman, grafico sollecitazione, grafico costante elastica molla.
- Disegno CAD per ogni lunghezza di lavoro.
- Animazione
FED6
- Calcolo di molle di compressione a passo variabile cilindriche
- Stampa del risultato, estratto, curva caratteristica molla (progressiva), diagramma di Goodman, grafico sollecitazione, grafico costante elastica molla.
- Disegno CAD per ogni lunghezza di lavoro fra Lc e L0
- Animazione.

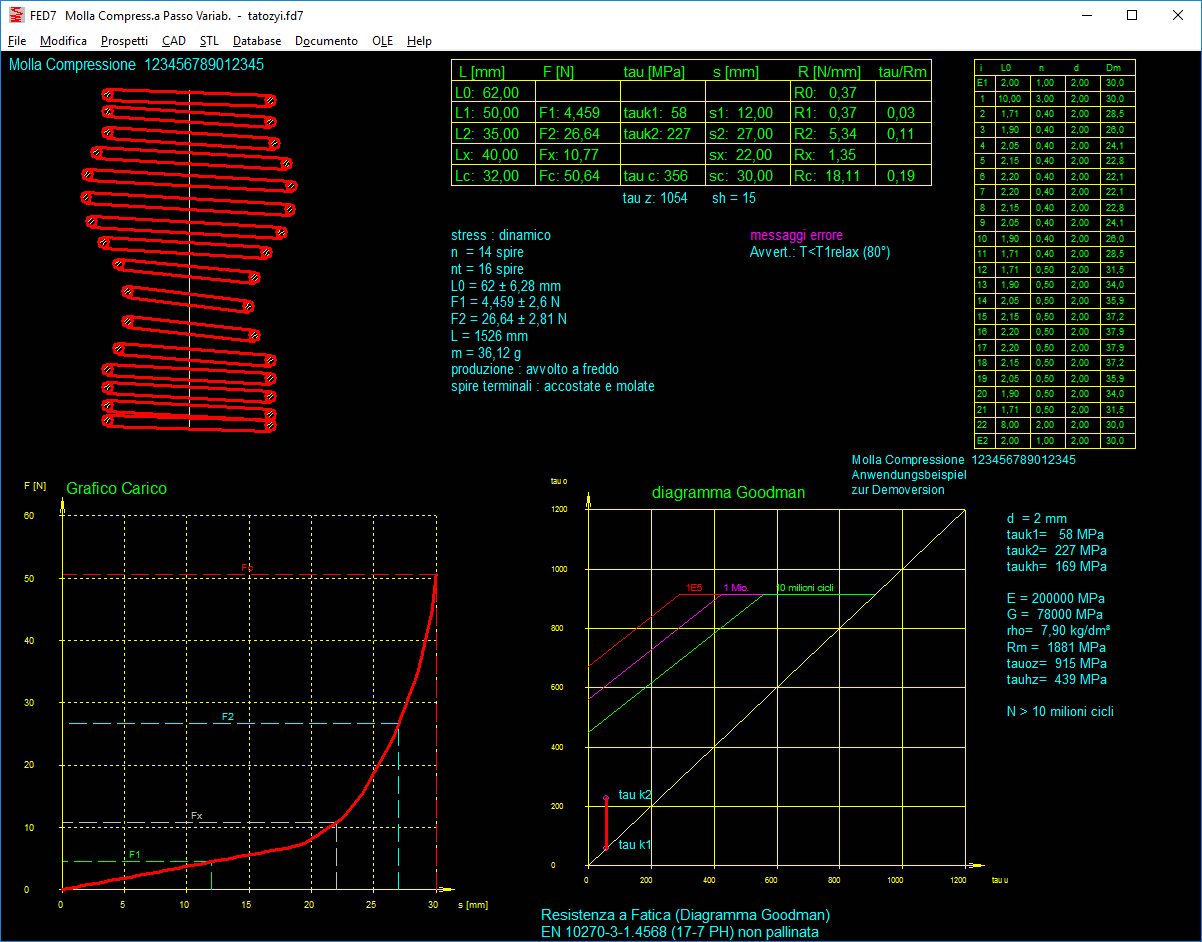

FED7
- Calcolo di molle di compressione a passo variabile
- Stampa del risultato, estratto, curva caratteristica molla (progressiva), diagramma di Goodman, grafico sollecitazione, grafico costante elastica molla.
- Animazione.
