F E D 1 +
Software para Cálculo de Molas de Compressão Helicoidais
(C) Copyright 1988-2024 by HEXAGON Software, Berlin
Cálculo
FED1/FED1+ calcula molas de compressão cílindricas helicoidais de acordo com a EN 13906-1. É possível a apresentação gráfica da curva característica da mola, o diagrama Goodman e o campo de quebra. Um desenho em escala da mola, assim como um desenho de fabricação conforme DIN/EN pode ser exportado para o CAD através de interfaces DXF e IGES. Além disso, a versão extendida FED1+ contém um banco de dados ao qual você pode acrescentar dados indefinidamente como cálculos e animação da mola na tela.
No dimensionamento, uma mola de compressão apropriada é calculada através das forças da mola, curso, diametro da espira e comprimento de fixação. Na verificação, molas existentes podem ser calculadas pela entrada de dimensões e valores. Todos elementos necessários, tais como forças da mola, curso, constantes da mola, trabalho da mola, tensão, comprimento do arame, curso de empeno da mola, extensão radial, frequencia natural e pêso são calculados. As forças mínima e máxima, F1 e F2, podem ser calculadas iterativamente, assim como o maior e menor diametro de arame possível para as molas mais macias e duras.
Dados de Material
O software obtém os valores dos materiais de mola mais importantes a partir do banco integrado de dados de material (resistencia a tensão, tensão admissível de cisalhamento em relação ao diametro do arame, módulo de cisalhamento, módulo de elasticidade, densidade).
Tolerancias
O programa calcula as tolerancias para o diametro do arame d conforme as EN 10218 e DIN 2077, e para Dm, L0, F1 e F2 conforme as EN 15800 e DIN 2096.
Curva Característica da Mola
O diagrama de curso da força para a mola de compressão pode ser mostrado na tela, como alternativa a zona de tolerancia dos graus possíveis de qualidade também pode ser mostrada.

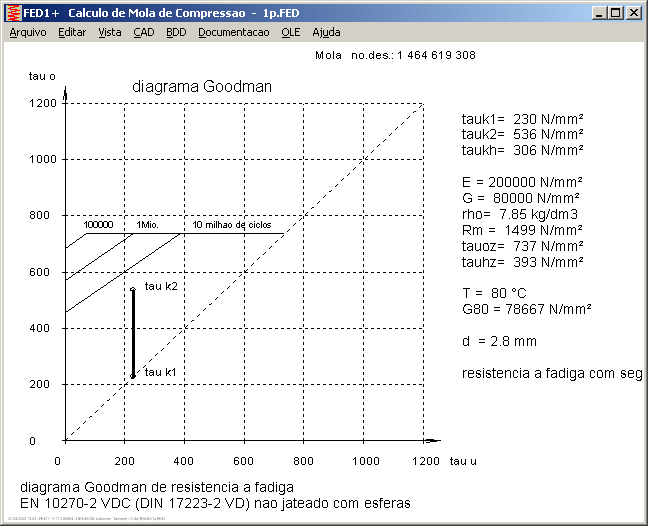

Diagrama de Goodman
Você pode ver no diagrama de resistencia a fadiga, caso desejável, se a tensão de curso admissível correspondeu às molas dinamicamente tensionadas. São mostradas as curvas para resistencia a fadiga (>10 milhões), assim como para 1 milhão e 100.000 repetições.
Campo de empeno
Ficará claro no campo de empeno em qual distancia as molas de compressão empenaram para o lado.
Saída Rápida
Na Saída Rápida, a curva característica da mola e os dados mais importantes da mola são mostrados em uma página da tela.
Desenho da mola
Você pode mostrar gráficamente vistas de elevação e secções transversais da mola na tela em qualquer comprimento de fixação entre L0 e Lc, com extremidades estendidas ou retificadas. A visualização gráfica pode ser exportada para CAD através de interfaces DXF or IGES.
Desenho de fabricação
FED1/FED1+ gera um desenho de fabricação completo a partir dos dados calculados (de acordo com a DIN/EN), assim como arquivos DXF e IGES, os quais podem ser exportados para CAD.
Cálculo de perdas
O programa calcula a cota de perdas para todos graus de qualidade e tolerancias especificadas, baseada na distribuição normal de acordo com a curva de Gauss, desde que você indique as condições de fabricação (ex. 1% de perdas com grau de qualidade 1).
Animação
A animação no FED1+ simula o movimento da mola na tela entre dois pontos determinados.
Banco de dados da mola
FED1+ contém um banco de dados com catálogos de fabricantes de molas, ao qual você pode adicionar suas próprias molas. Após um cálculo de mola você pode localizar o banco de dados para molas de compressão apropriadas, entrando valores mínimos e máximos.
Cálculo
FED1+ calcula o preço da mola fabricada, os dados básicos são armazenados no banco de dados e podem ser alterados.
Requisitos de Hard e Software
FED1+ roda em todos PCs, estão disponíveis versões em Windows 7, 8, 10, 11.
Escopo de fornecimento
- Programa FED1+, rotinas de instalação, amostra de dados, figuras de ajuda e texto
- Formulário de registro
- Manual do usuário (pdf)
- Termos da licença para um período indefinido de tempo, com serviço de atualização.
Garantia
HEXAGON oferece uma garantiaa de 24 meses para a total operação do software.
Manutenção do software, Hotline
Softwares da HEXAGON são continuamente melhorados e atualizados. Clientes serão informados regularmente de atualizações e novas versões.
