HEXAGON Logiciel pour Ressorts

Calcul de ressorts de traction, de compression, de torsion, et de rondelle-ressorts

(C) Copyright 1988-2024 by HEXAGON, Berlin

La conception et le calcul des ressorts

Un grand nombre d'options vous est fourni par le logiciel HEXAGON pour le calcul des ressorts: lors de la conception du ressort, on peut déterminer un ressort adéquat en entrant les données concernant les forces et le volume du ressort souhaité. Lors du calcul ultérieur, le logiciel déterminera les forces et la durée de vie d'un ressort existant. Si les tensions admises, les limites de sécurité ou les caractéristiques DIN sont dépassées, le programme le signale immédiatement sur l'écran à l'aide d'un message d'avertissement.

Les graphiques et Interface-CAD

Vous avez non seulement la possibilité d'imprimer vos résultats mais également de représenter la courbe caractéristique, le diagramme de durée de vie ainsi que des dessins du ressort, puis de les imprimer. Tous les diagrammes et les dessins peuvent être générés dans des fichiers DXF et IGES et ainsi être insérés dans votre programme CAD ou de traitement de texte.

La banque de données de matériaux

Le module d'élasticité et de propulsion ainsi que la tension admise, en relation avec le diamètre du fil de fer, sont mis à votre disposition dans le programme.

La représentation du ressort

Vous pouvez afficher le ressort calculé sur l'écran quelle que soit la longeur compréssée entre Lc et LO, ou bien le conserver dans un fichiers DXF ou IGES dans votre programme CAD.

Concevoir un dessin

FED1+, FED2+ et FED3+ produiront automatiquement un dessin selon DIN/EN. Vous pouvez soit l'utiliser directement avec le programme DXFPLOT, soit le conserver sous forme de fichier DXF ou IGES dans votre programme CAD.

Animation

L'animation vous permet de suivre l'évolution du ressort sur l'écran entre deux longeurs de serrage.

L'organisation des fichiers

Toutes les données de calcul peuvent être mises en mémoire et chargées dans des fichiers. FED1+ et FED2+ disposent en plus d'une banque de données de ressorts, qui peut être triée et parcourue un fichier selon différents critéres.

Le système d'aide

Pour toute donnée entrée, vous avez la possibilité de vous servir du système d'aide HEXAGON. Si un messge d'erreur ou d'avertissement apparaît sur l'écran, ces textes d'Aide vous donneront une explication le message et vous indiqueront les corrections à apporter.

Conditions du système d'installation

Le programme HEXAGON pour ressorts est une version 32bits ou 64bits pour Windows 7, 8, 10, 11.

FED1+

• Conception et calcul de ressorts cylindriques en spirales compressées selon EN 13906-1
• Visualisation générales des résultats, extrait, caractéristiques de la courbe du ressort, diagramme de Goodmann, champs de la courbe, diagramme des températures, émission rapide
• Réalisation de dessin selon DIN/EN
• Représentation du ressort d'allure générale et de profil
• Calcul des dommages avec des tolérances spéciales
• FED1+ comporte également une banque de données de ressorts, un programme de calcul de coût et une animation

FED2+

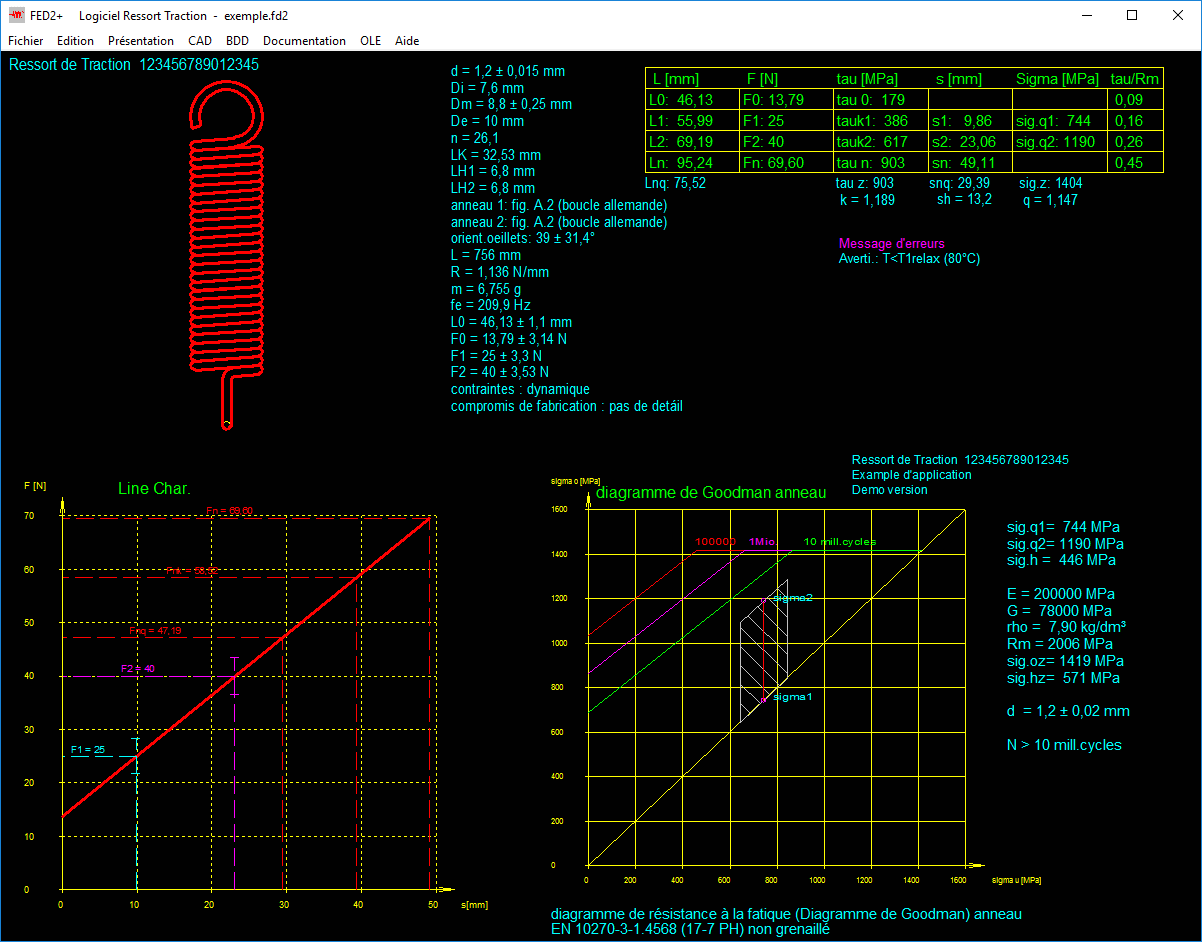

• Conception et calcul de ressorts de traction selon EN 13906-2
• Visualisation générale des résultats, extrait, caractéristique de la courbe du ressort, diagramme de Goodmann
• Réalisation rapide de dessin selon DIN/EN
• Dessin du ressort quelle que soit la longueur compressée
• FED2+ comporte également une banque de donnée sur le ressort, un programme de calcul de coût et une animation

FED3+

• Conception et calcul de ressorts de torsion selon EN 13906-3
• Visualisation générale des résultats, extrait, caractéristiques de la courbe du ressort, diagramme de Goodmann, diagramme de température, résultat rapide.
• Dessin axial et radial
• Avec FED3+, il est également possible de visualiser le dessin

FED4

• Conception et réalisation de calcul de rondelle-ressorts d'après DIN 2092
• Visualisation générale des résultats, extrait, caractéristiques de la courbe du ressort, cours de la tension , diagramme de Goodmann.
• Dessin CAD d'aspect général et de profil

FED5

• Conception et calcul d'hélices coniques de ressorts compréssés
• Visualisation générale des résultats, extrait, caractéristiques progressives de la courbe du ressort, diagramme de Goodmann, cours de la tension, diagramme du taux et du travail du ressort
• Dessin CAD quelle que soit la longueur fixée
• Animation

FED6

• Calcul de ressorts non-linéaires, en hélices cylindriques compressées
• Visualisation générale des résultats, extrait, caractéristiques progressives de la courbe du ressort, diagramme de Goodmann, cours de la tension, diagramme de la vitesse et de l'énergie du ressort
• Dessin CAD quelle que soit la longueur fixée entre LO et Lc.
• Animation

FED7

• Calcul de ressorts de compression non-linéaires
• Visualisation générale des résultats, caractéristiques progressives de la courbe du ressort, diagramme de Goodmann, diagramme de la vitesse et de l énergie du ressort.
• Représentation schématique pour la longueur libre entre les machoires de L0 à Lc.
• Animation

FED9

• Calcul de ressorts de spirale
• Calcule les couples de torsion et les contraintes de flexion pour les ressorts de spirale avec une distance constante entre les spires de bande d'acier.
• La courbe repr sentative et le dessin sont repr sent s graphiquement.

FED10 Ressorts lames

Calcul de ressorts lames

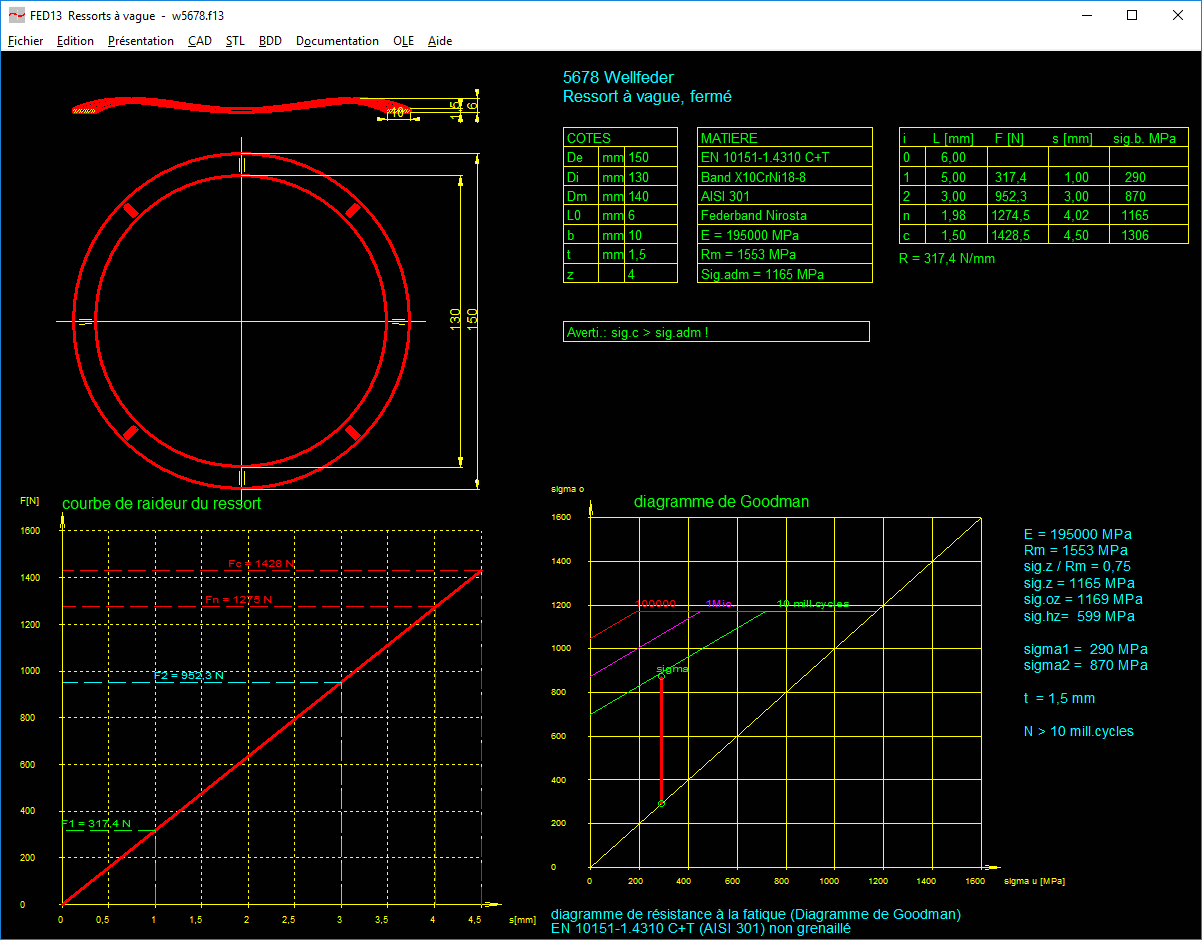

FED13 Ressorts vague

Calcul de ressorts vague

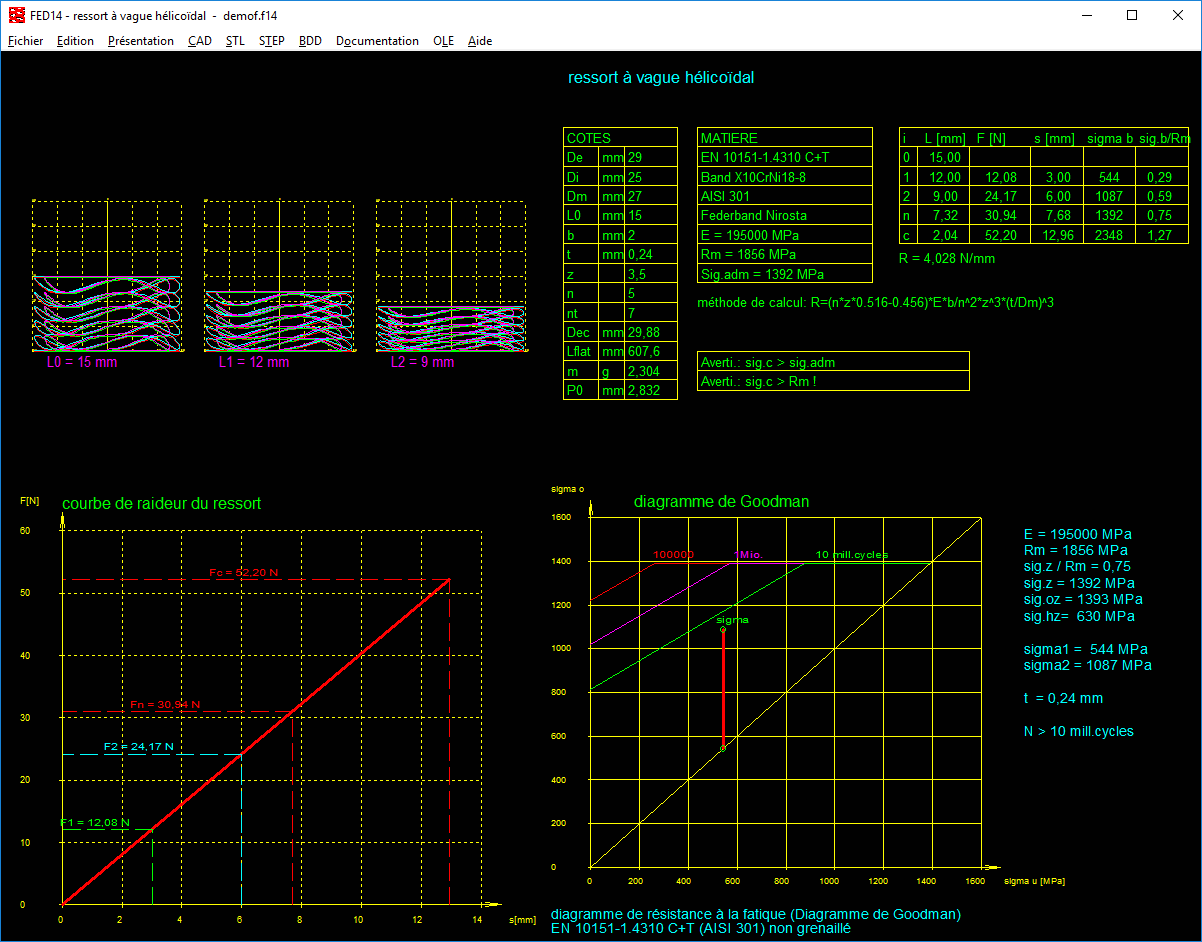

FED14 Ressorts vague h licoidal

Calcul de ressorts vague h licoidal
