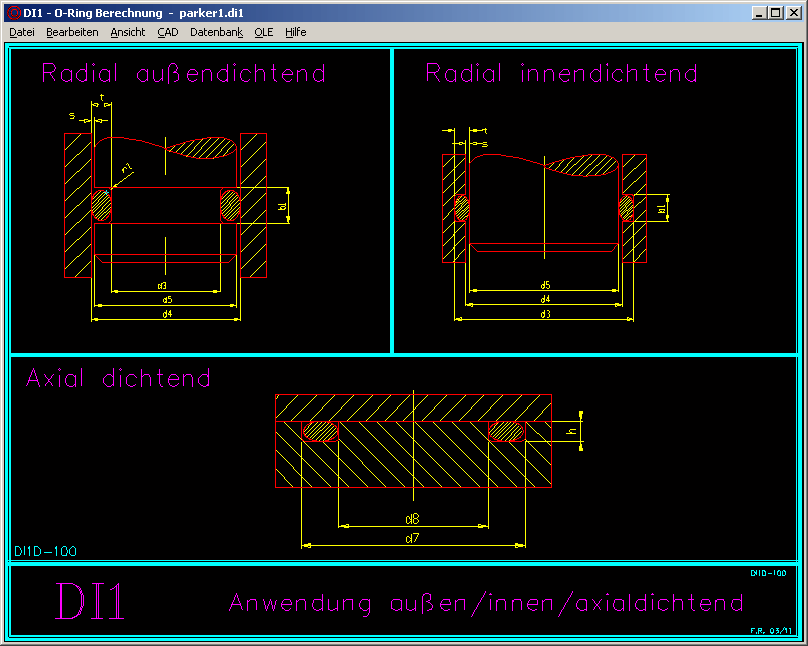

DI1 berechnet O-Ring Anwendungen mit radialer Abdichtung außen (Kolben/Zylinder), radialer Abdichtung innen (Welle/Zylinder), und axialer Abdichtung (Gehäuse).
DI1 berechnet die Verpressung des O-Rings unter Berücksichtigung von Toleranzen, Querschnittsverringerung, konzentrischer und exzentrischer Lage (bei radialer Abdichtung).

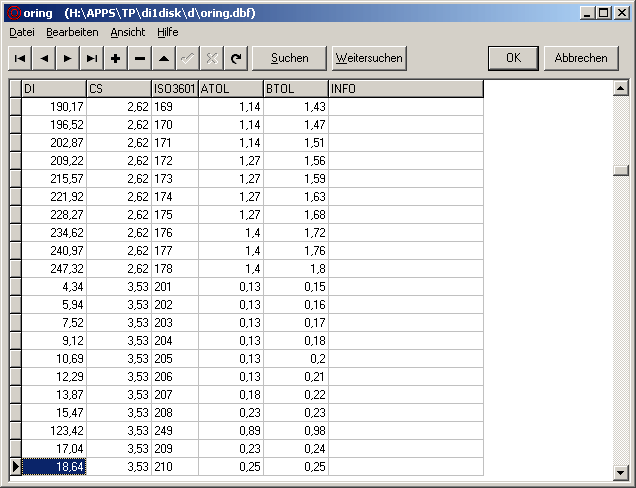

Die O-Ring Datenbank enthält alle Grössen nach DIN ISO 3601-1 der Klassen A und B für allgemeine industrielle Anwendungen (d2=1,78/2,62/3,53/5,33/6.99mm) sowie die Größen für Luftfahrtanwendungen (d2=1,8/2,65/3,55/5,3/7,0mm)

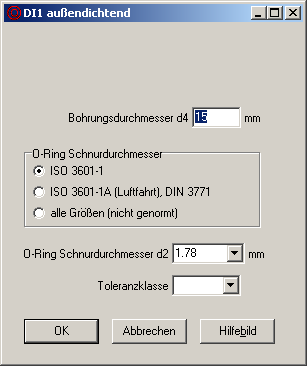

In der Auslegung legt man nur die wichtigsten Einbaumaße fest, DI1 sucht dann einen geeigneten O-Ring aus der Datenbank.

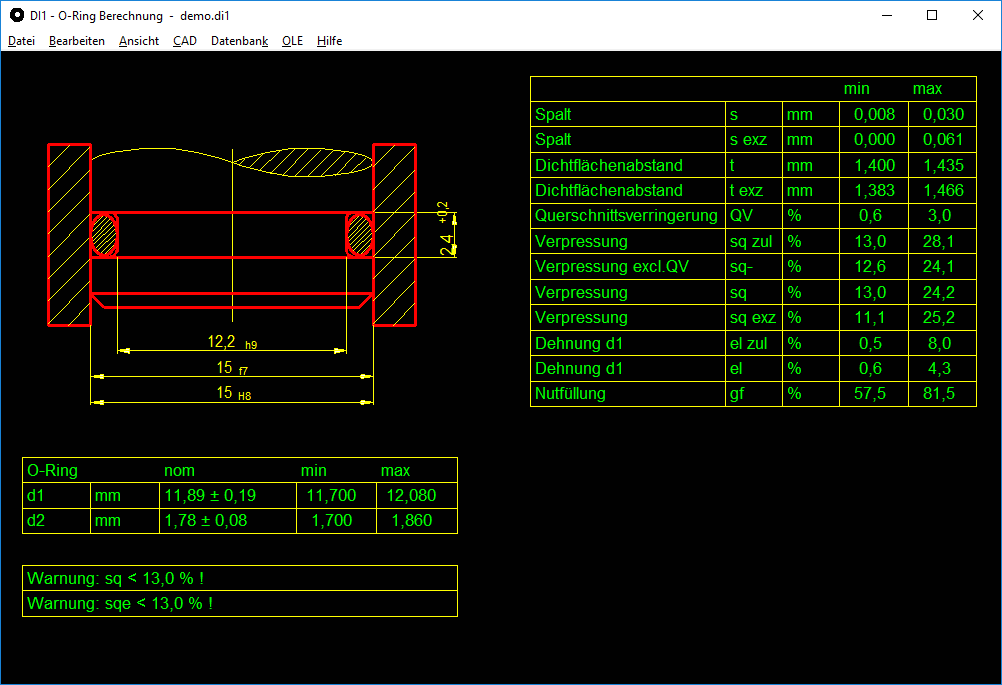

In der Nachrechnung gibt man alle Maße mit Toleranzen ein, und das Programm ermittelt die Beanspruchung. Es können auch nichtgenormte O-Ringe berechnet werden, welche nicht in der Datenbank enthalten sind.

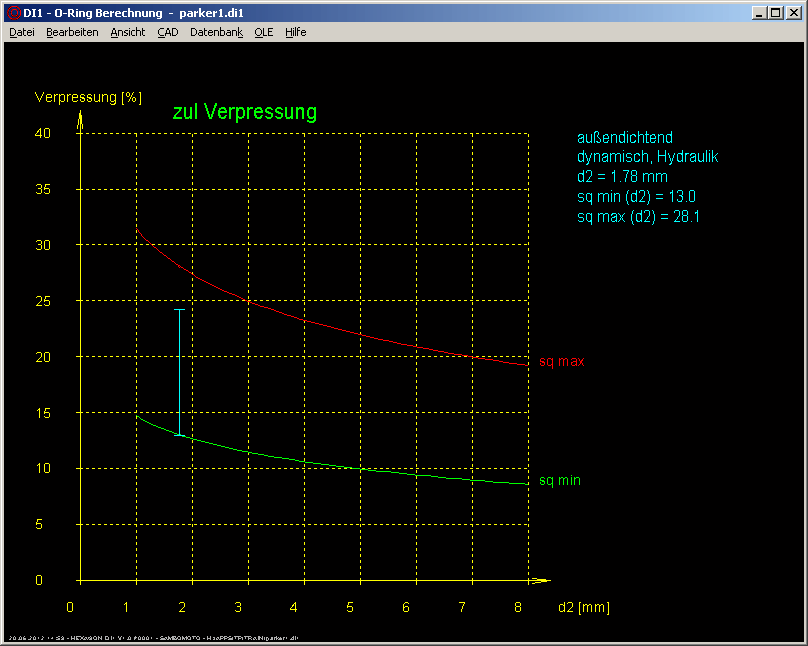

Die Ergebnisse werden auf minimal und maximal zulässige Werte von Verpressung, Dehnung, Stauchung, Nutfüllung überprüft. Bei Über- und Unterschreitung werden Fehlermeldungen ausgegeben.
Eingegebene ISO-Toleranzen nach DIN EN ISO 286 werden von DI1 direkt umgerechnet.
Maßstäbliche Zeichnungen von Oring mit Einbaumaßen von Kolben und Zylinder kann man in CAD übernehmen.
Alle Zeichnungen und Diagramme können Sie als DXF- oder IGES-Datei in CAD übernehmen. Über OLE-Verbindung wird Datenaustausch mit Excel ermöglicht.
Zu allen Eingaben können Hilfetexte und Hilfebilder eingeblendet werden. Bei auftretenden Fehlermeldungen können Sie sich eine Beschreibung und Abhilfemöglichkeiten anzeigen lassen.
Die DI1-Software gibt es als 32-bit und 64-bit Applikation für Windows 11, Windows 10, Windows 7.
