ZPRINT GearPrinter (Freeware)
Software zur Herstellung von Zahnrädern mit 3D Drucker
(C) Copyright 2018 by HEXAGON, Berlin, Kirchheim, Neidlingen

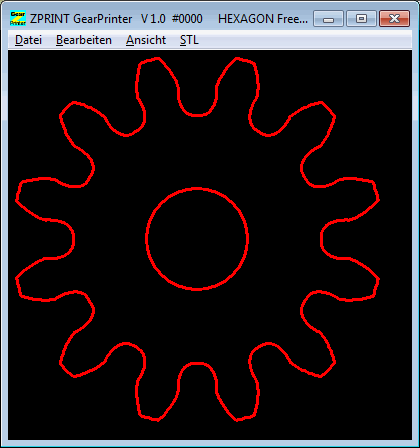

ZPRINT Gearprinter ist eine Software zur Erstellung von STL-Dateien von geradverzahnten Stirnrädern mit Evolventenverzahnung. Die Freeware ist begrenzt auf die Modul 0.75, 1, 1.5, 2, 2.5, 3 sowie Pitch 32, 24, 16, 12,10, 8 bei Eingriffswinkel 20°, Zahnhöhe 2.25*Modul (DIN 867). Das Zahnflankenspiel ist mit Toleranz b27 (DIN 3967) relativ groß eingestellt. ZPRINT wurde erstellt zu Weihnachten 2018, um schnell und unkompliziert Zahnräder für Modelle und Modellbaukästen herzustellen.

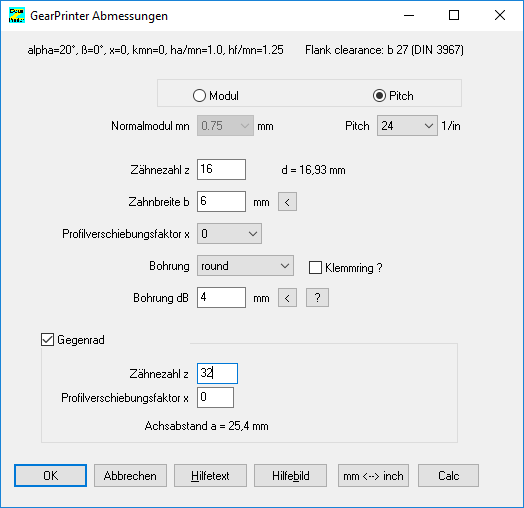

Aus Modul oder Pitch, Zähnezahl, Zahnradbreite und Bohrung erstellt ZPRINT eine STL-Datei. Die Bohrung kann rund, abgeflacht, quadratisch, sechseckig oder mit Paßfedernut sein. Bei runder Bohrung kann man an das Zahnrad noch mit einem Stellring verschmelzen.
Um den Achsabstand zu ermitteln, kann man Zähnezahl und Profilverschiebung des Gegenrads eingeben.

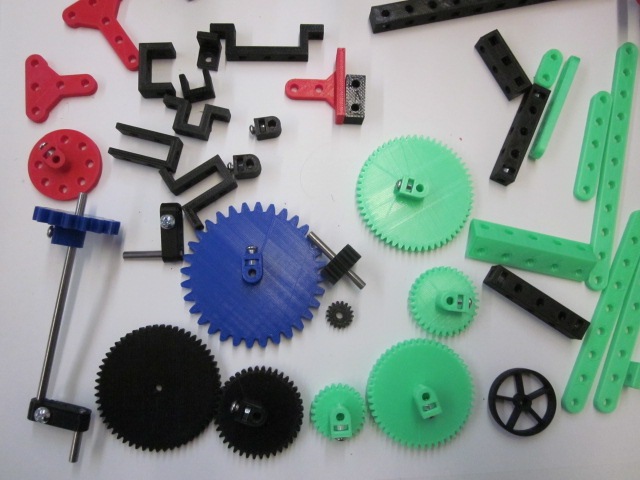

Neben Zahnrädern kann man auch Gehäuse, Lochrasterplatten, Lochbänder, Winkelträger, Scheiben, Buchsen, Räder, Kurbel, Stellring oder Verkleidungsplatten als STL-Datei generieren und mit 3D Drucker erstellen.

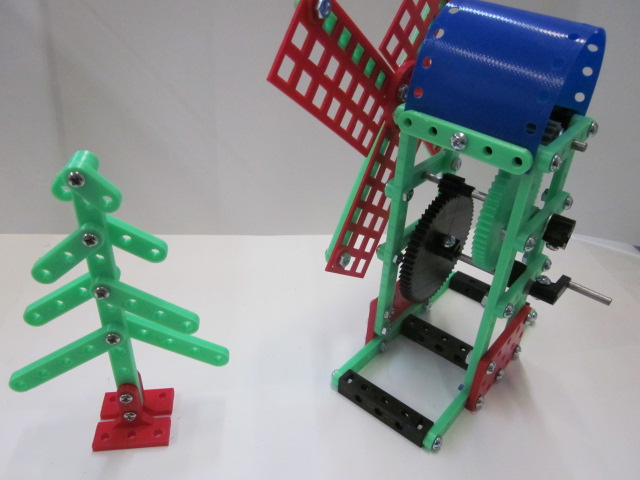

Zum selbstgemachten Modellbaukasten fehlen dann nur noch Schrauben und Muttern sowie Achsen und Wellen.
Die Vorgabedaten orientieren sich an den früheren Metallbaukästen von Märklin: Rastermaß 12.7 mm (Halbzoll), Wellen 4 mm, Schrauben M4. Es gibt jedoch keine Einschränkung, die Abmessungen sind frei wählbar.
Zum Halbzoll-Rastermass passen Zahnräder mit Zoll-Teilung, z.B. 24 dpi mit 12, 24, 36. 48, 60 Zähnen.

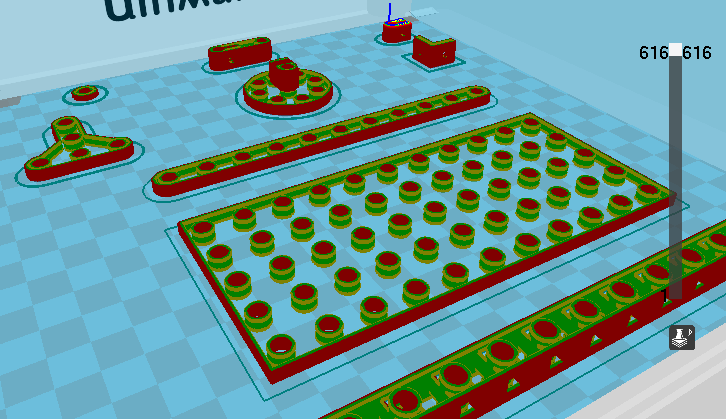

ZPRINT ist so voreingestellt, dass nach Eingabe der Daten im STL-Menü Ihr STL-Programm gestartet und die von ZPRINT generierte STL-Datei geöffnet wird. Wenn Sie noch kein STL-Programm installiert haben, empfehlen wir die Cura Software Version 15.0.4.6 (nicht die neueste Version) von Ultimaker. Cura ist nicht an 3D-Drucker von Ultimaker gebunden, es können auch 3D-Drucker anderer Hersteller konfiguriert werden. Die STL-Modelle von ZPRINT definieren nur das Oberflächenprofil, bei manchen anderen STL-Programmen kann es vorkommen, dass zuerst die STL-Datei "repariert" bzw. in ein Volumenmodell umgewandelt werden muss.
ZPRINT besteht nur aus einer einzigen Datei ZPRINT.EXE. Kein Hilfetext, kein Hilfebild. Einfach alles ausprobieren, bis es passt. Wenn Sie die Konfiguration ändern wollen, könnten Sie von einem anderen HEXAGON Programm "Datei\Einstellungen", dann "Export", Dateiname zprint.cfg.
