Software zur Berechnung von Kettengetrieben
ZM1 berechnet die Abmessungen von Ketten und Kettenrädern nach ISO 606 und die Festigkeit der Kettentriebe nach Niemann/Winter. Rollenketten können aus den integrierten Datenbanken gewählt werden (ISO 606 und DIN 8187/8188).

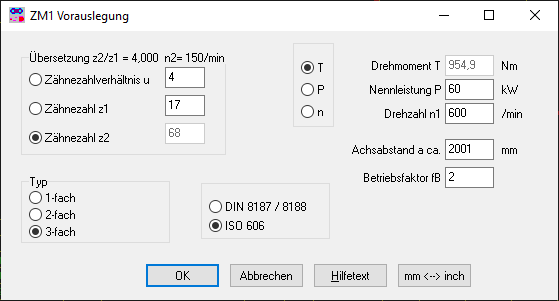

Auslegung
ZM1 durchsucht die Datenbank anhand von Übersetzungsverhältnis, Leistung, und Antriebsdrehzahl nach einer geeigneten Kette, und schlägt diese zur Übernahme vor. Aus dem ungefähren Achsabstand ermittelt ZM1 die nächste geradzahlige Gliederzahl der Kette, und berechnet die genauen Abmessungen.
Nachrechnung
Die gewünschte Kette wird aus der Datenbank gewählt. Aus den Zähnezahlen von Ritzel und Kettenrad sowie dem ungefähren Achsabstand berechnet ZM1 dann die Abmessungen von Kette und Kettenrädern.
Festigkeitsberechnung
ZM1 berechnet die statische und dynamische Bruchsicherheit sowie die Sicherheit gegen zulässige Flächenpressung. Die Richtwerte der Gelenkflächenpressung für Rollenketten nach ISO 606 oder DIN 8187/88 werden von ZM1 ermittelt. Aus der Gelenkflächenpressung wird die Lebensdauer Lv der Kette berechnet (nach Niemann).

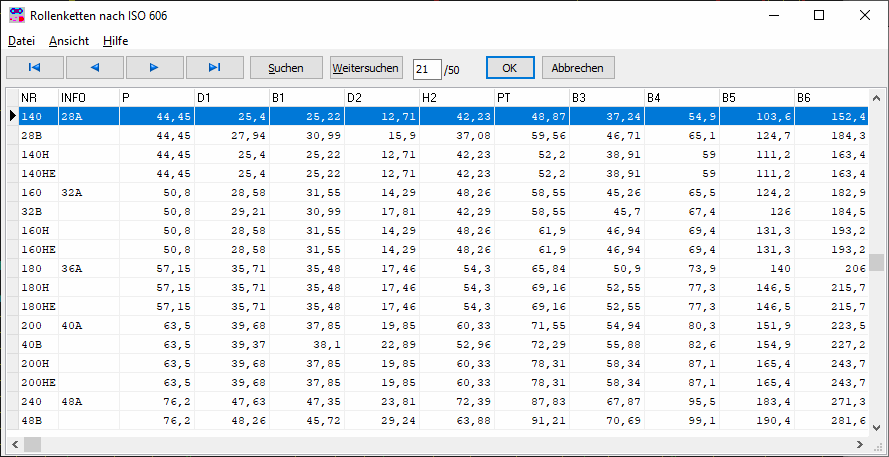

Rollenketten nach ISO 606
ZM1 berechnet 1-,2- oder 3-fache Rollenketten. Die mitgelieferte Datenbank enthält die benötigten Abmessungen und Festigkeitswerte für alle Größen nach ISO 606. Dazu gibt es noch eine zweite Datenbank mit den früher gültigen Abmessungen nach DIN 8187 und DIN 8188.
Wirkungsgrad
Aus Gelenkreibungskoeffizient und Geometriedaten werden Verlustleistung und Wirkungsgrad berechnet.

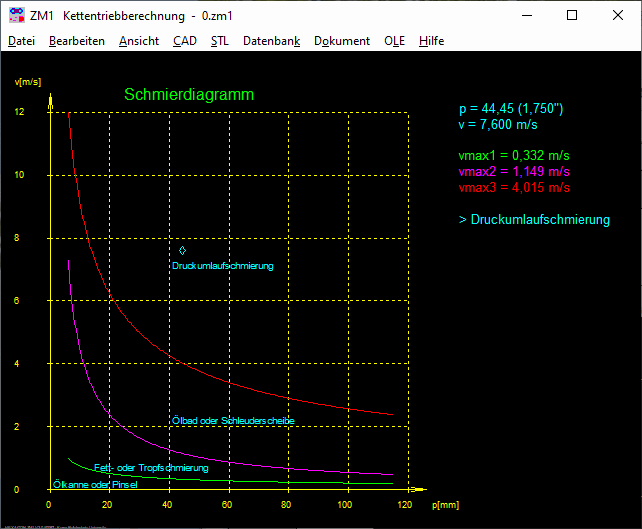

Schmierung
Aus dem Diagramm zur Auswahl der Schmierungsart (nach Niemann) ermittelt ZM1 die empfohlene Schmierungsart. Der Betriebspunkt des berechneten Getriebes wird im Diagramm eingezeichnet.
Ergebnisausdruck
Die Berechnungsergebnisse zusammen mit den Eingabedaten können auf jedem Windows-Drucker ausgegeben werden. Alternativ generiert ZM1 eine HTML- oder TXT-Datei für die Bearbeitung mit Internet-Browser oder Spreadsheet-Software.

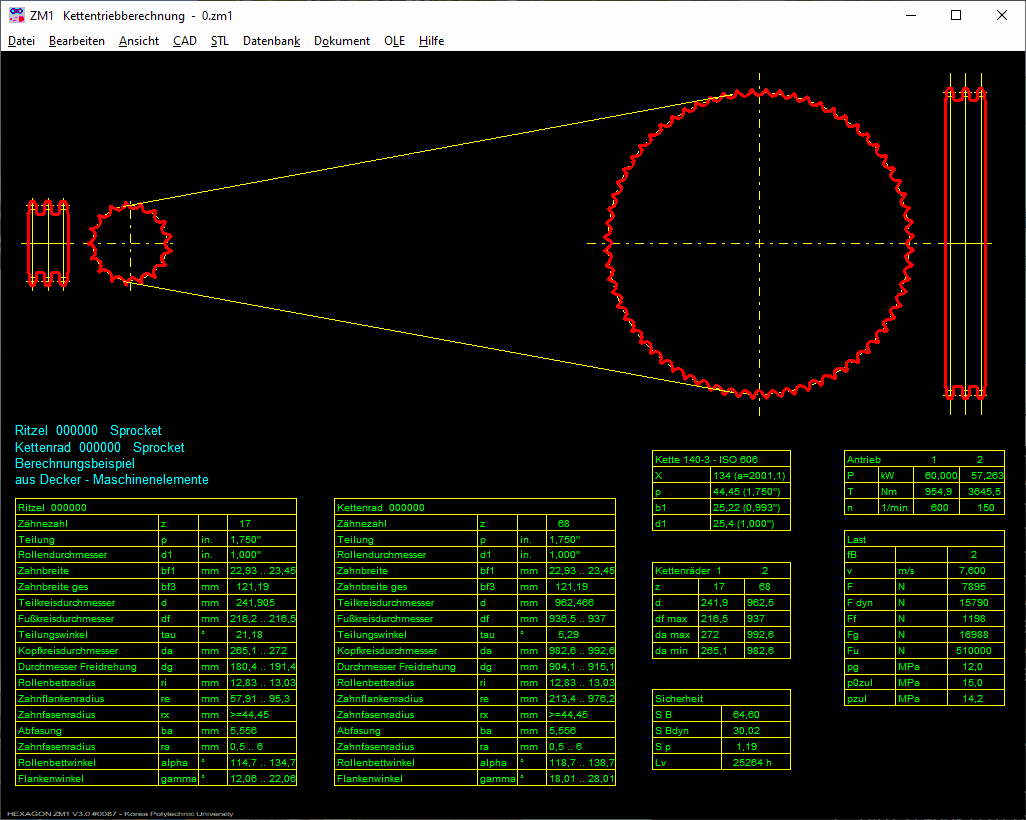

Zeichnungen
Zeichnungen von Ritzel und Kettenrad können Sie am Bildschirm anzeigen und ausdrucken, oder maßstäblich über DXF- bzw. IGES-Schnittstelle in CAD übernehmen.DXF Export
Die Kontur der Kettenräder können Sie als DXF oder IGES Datei generieren.

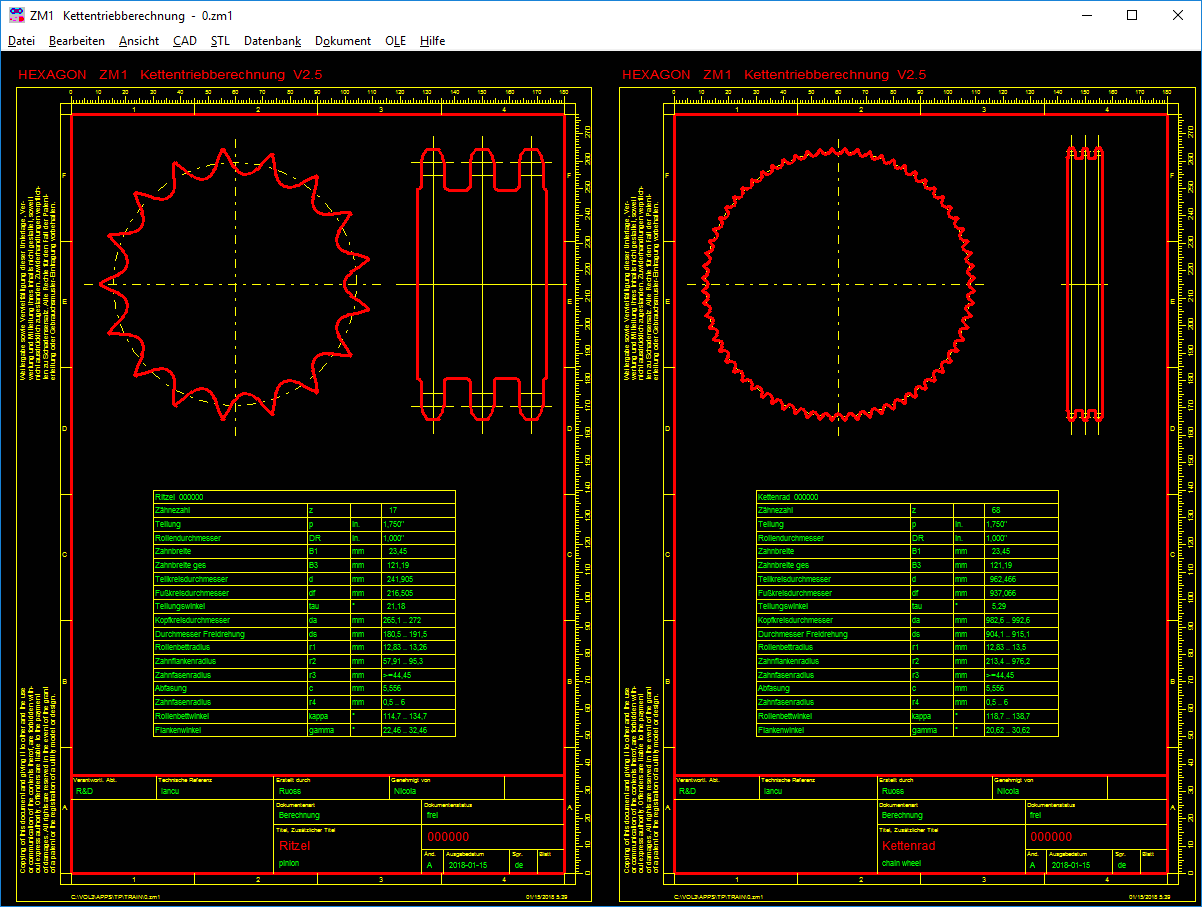

Fertigungszeichnung
ZM1 generiert eine komplette Fertigungszeichnung von Ritzel und Kettenrad, mit Zeichnung und Tabelle zum Kettenrad, Zeichnungskopf mit Eintrag der Änderungsindizes aus dem Programm
HEXAGON-Hilfesystem
Zu allen Eingaben kann ein Hilfetext eingeblendet werden. Bei der Eingabe der Abmessungen von Kette und Kettenrädern sind Hilfebilder abrufbar.Hilfetexte und Hilfebilder sind vom Benutzer beliebig modifizier- und erweiterbar. Bei auftretenden Fehlermeldungen kann man sich eine Beschreibung und Abhilfemöglichkeiten anzeigen lassen.
Hard-und Softwarevoraussetzungen
ZM1 ist eine 32-bit oder 64-bit Anwendung für Windows 11, 10, 7.
Lieferumfang
ZM1 Programm, Benutzerhandbuch (pdf), Lizenzvertrag für zeitlich unbegrenztes Nutzungsrecht.
Softwarepflege, Hotline
HEXAGON-Software wird laufend aktualisiert und verbessert. Neue Versionen erhalten Lizenznehmer zum Update-Preis. Telefonische Hotline ist für registrierte Anwender kostenlos.
