WN2 / WN2+
Software zur Auslegung von Zahnwellenverbindungen nach DIN 5480
(C) Copyright 1994-2024 by HEXAGON Software, Berlin, Kirchheim, Neidlingen
Die WN2-Software berechnet Geometrie und übertragbares Drehmoment von Zahnwelle/Zahnnabe-Verbindungen mit Evolventenflanken. Die normierten Abmessungen nach DIN 5480 werden als Datenbank zur Verfügung gestellt, Berechnungsergebnisse können ausgedruckt oder als HTML-Datei gespeichert werden. Zeichnungen und Tabellen können ausgedruckt oder maßstäblich als DXF-/IGES-Datei in CAD übernommen werden.
Abmessungen
Aus Bezugsdurchmesser, Eingriffswinkel, Modul und Verzahnungsbreite berechnet WN2 alle für die Herstellung erforderlichen Daten. Die Geometrie kann am Bildschirm dargestellt, ausgedruckt und in CAD übernommen werden.
Datenbank
Zum Lieferumfang von WN2 gehört eine Datenbank, die alle Kombinationen von Zahnwellenverbindungen nach DIN 5480 enthält (ca. 700 Datensätze). Die Datenbankdatei im dBase-Format kann vom Anwender beliebig modifiziert und erweitert werden (innerhalb WN2 oder extern).
Toleranzen

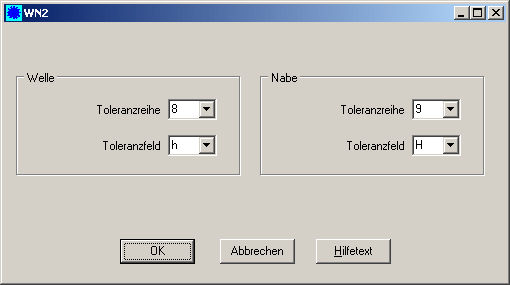

Aus Toleranzfeld und Toleranzreihe nach DIN 5480 berechnet WN2 alle Abmaße, Form-, Winkel-, Rundlaufabweichungen. Alle Tabellenwerte werden von WN2 bereitgestellt.
Prüfmaße
Aus Abmessungen und den gewählten Toleranzfeldern berechnet das Programm Zahnweite und diametrales Zweirollenmaß (Min-,Max- und Nennwert), wobei Meßzähnezahl und Rollendurchmesser geändert werden können.
Werkstoffdatenbank
Bereits im Programm enthalten ist eine Datenbank mit den wichtigsten Wellen- und Nabewerkstoffen und ihren Kennwerten (Elastizitätsmodul, Zugfestigkeit, zulässige Pressung).
Festigkeitsberechnung
WN2/WN2+ berechnet übertragbares Drehmoment bzw. Sicherheit nach den Methoden von Niemann (2005), Roloff/Matek, und Niemann (1981).
Zeichnungstabellen

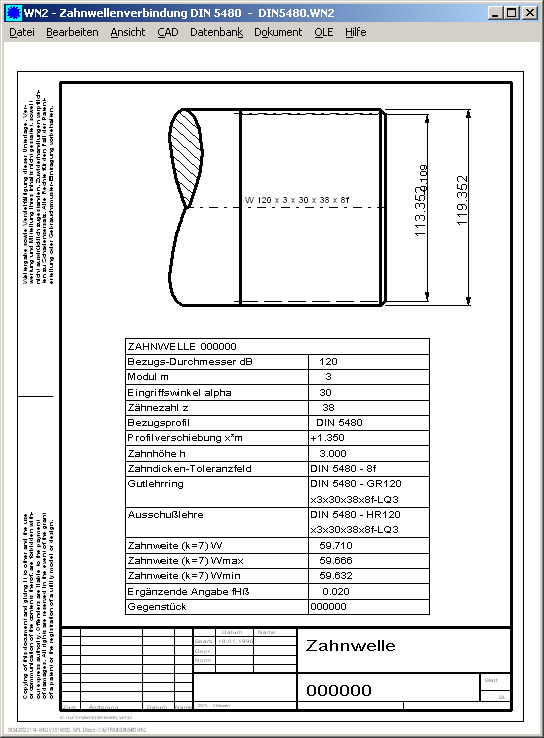

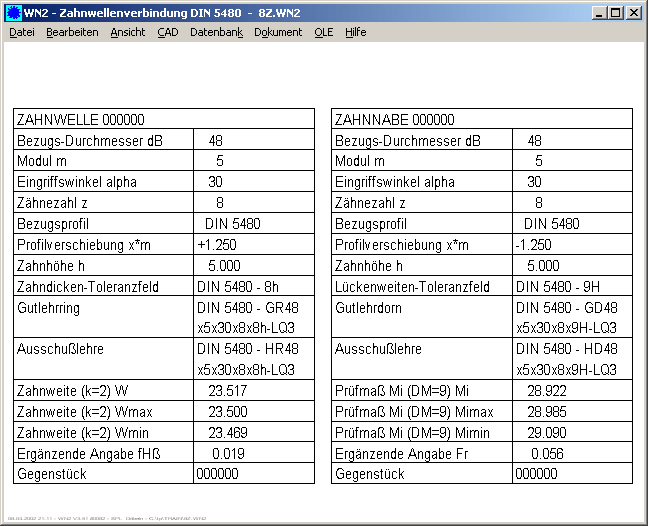

Zeichnungstabellen mit Verzahnungsdaten, Prüfvorschriften und Prüfmaßen nach DIN 5480 können ausgedruckt oder per DXF-/IGES-Schnittstelle in CAD übernommen werden.
Zahnprofil

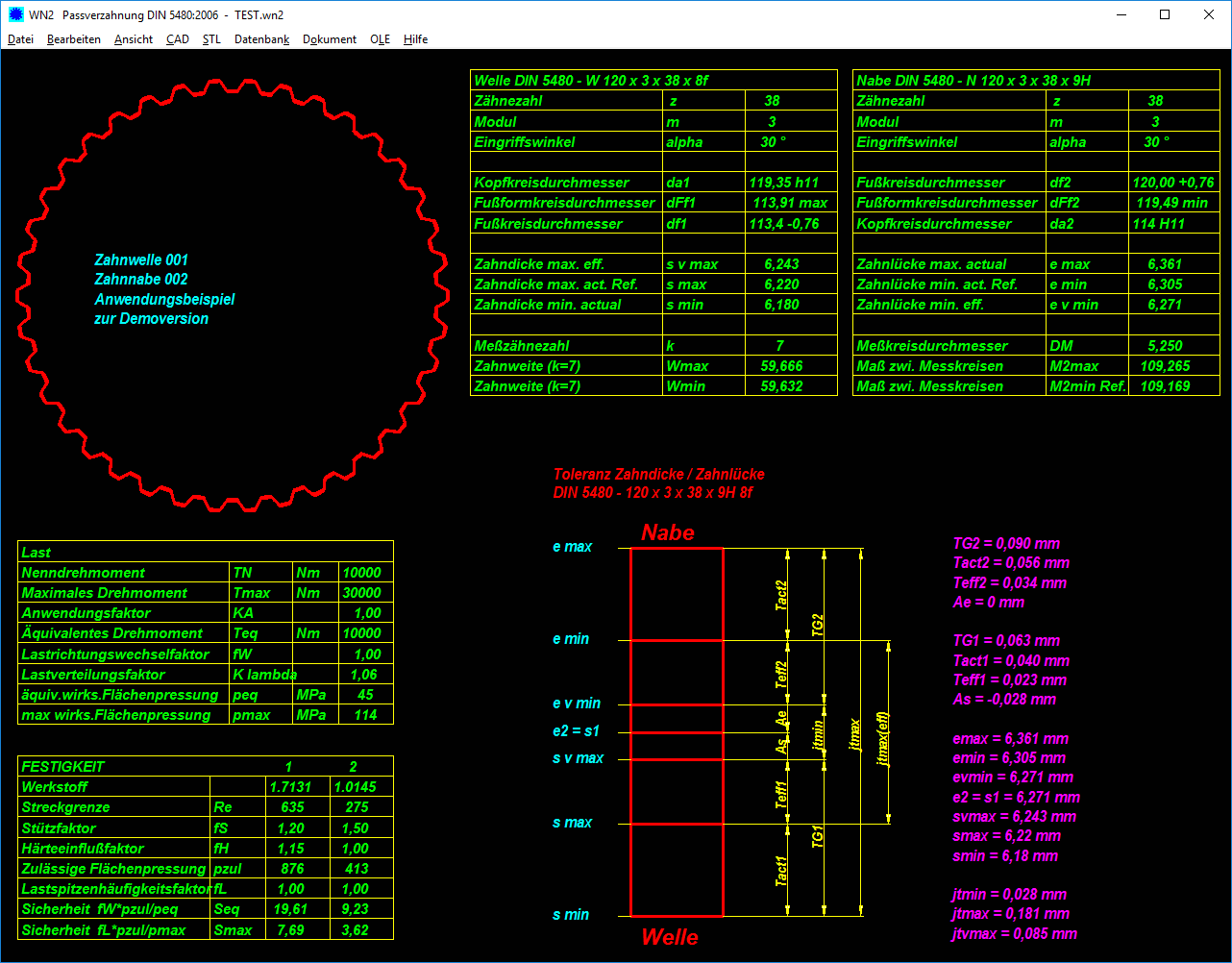

Maßstäbliche Zeichnungen von Zahnprofil, Zahneingriff und Bezugsprofil des Verzahnungswerkzeugs kann WN2 am Bildschirm anzeigen oder als CAD-Datei generieren.
CAD-Schnittstelle
Eine maßstäbliche Zeichnung der berechneten Zahnwellenverbindung kann über DXF- oder Iges-Schnittstelle in CAD übernommen werden, ebenso eine Zeichnungstabelle mit den wichtigsten Daten nach DIN 5480. Die Zahnformzeichnung kann für die Erstellung der Geometrie (Formenbau, Drahterodieren, Laserschneiden) verwendet werden.
Plus-Version WN2+

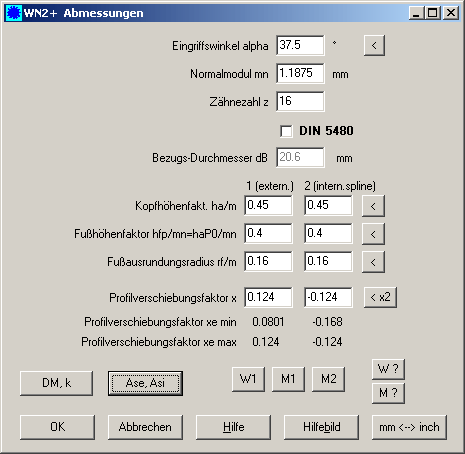

Die erweiterte Version WN2+ bietet ein zusätzliches Eingabefenster für Zahnhöhenfaktoren und Profilverschiebungsfaktoren, so wird auch die Berechnung von Sonderverzahnungen möglich. Der Bezugsdurchmesser wird aus der Profilverschiebung berechnet. Die Profilverschiebungsfaktoren kann man aus Zahnweite oder Rollenmaß berechnen lassen. Dies ermöglicht auf einfache Weise die Konstruktion eines Partnerprofils zu einer vorhandenen Zahnwelle oder Zahnnabe.
HEXAGON-Hilfesystem
Zu allen Eingaben kann das HEXAGON-Hilfesystem mit Hilfetexten und Hilfebildern eingeblendet werden. Bei auftretenden Fehlermeldungen können Sie sich eine Beschreibung und Abhilfemöglichkeiten anzeigen lassen.
Hard-und Softwarevoraussetzungen
WN2/WN2+ gibt es als 32-bit und 64-bit Anwendung für Windows 11, Windows 10, Windows 7.
Lieferumfang
WN2 oder WN2+ Berechnungsprogramm mit Beispieldateien, Hilfebildern und Hilfetext, Benutzerhandbuch (pdf), Lizenzvertrag für zeitlich unbegrenztes Nutzungsrecht.
Info- und Update-Service
HEXAGON-Software wird laufend aktualisiert und verbessert, über Updates und Neuerscheinungen werden Kunden regelmäßig informiert.
