T R 1
Software zur Trägerberechnung
(C) Copyright by HEXAGON 1997-2024
Trägerberechnung mit TR1
TR1 berechnet Biege- und Zugspannungen, Durchbiegung, Biegewinkel und
Eigenfrequenz von fest eingespannten oder 2-bis 5-fach gelagerten Trägern
beliebigen Querschnitts.

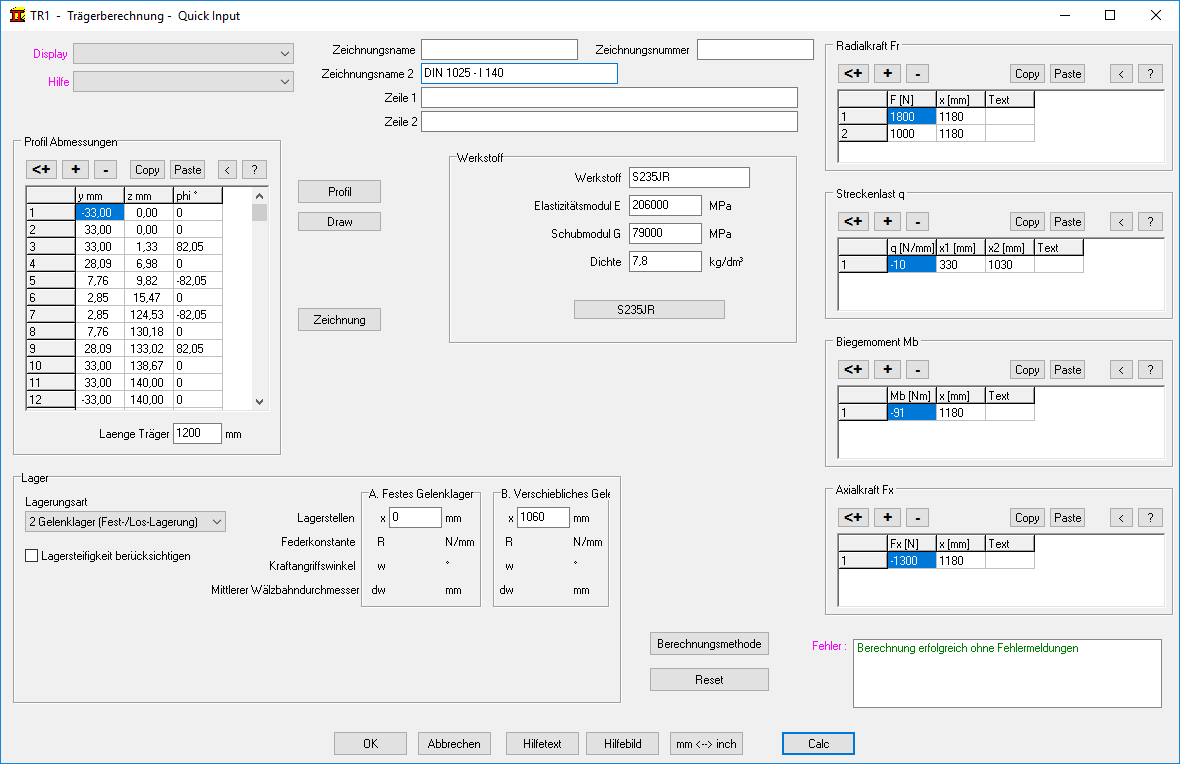

Quick-Eingabe
In der Quick-Eingabe kann man Abmessungen, Lagerung, Werkstoff, Kräfte, Streckenlasten und Biegemomente in einem einzigen Dialogfenster eingeben, berechnen und die Ergebnisse als Liste, Tabelle, Grafik oder Diagramm anzeigen.
Querschnitt
Der Trägerquerschnitt kann aus Datenbank gewählt, von DXF-Datei eingelesen,
oder durch Eingabe der Koordinaten definiert werden. TR1 berechnet
Flächenträgheitsmomente, Schwerpunkt und Hauptachsen des
Profilquerschnitts.

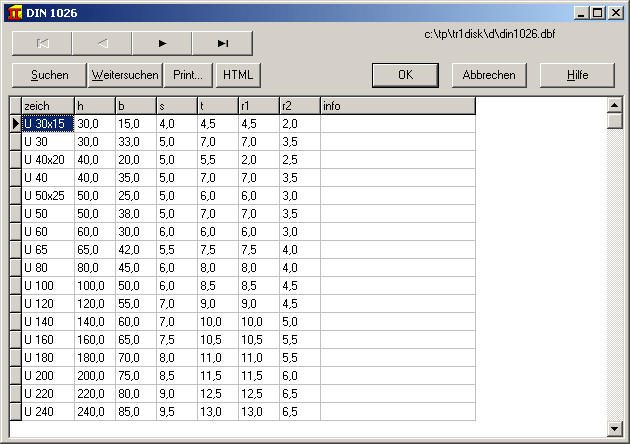

Profildatenbank
Für T-Träger nach DIN 1024, Doppel-T nach DIN 1025, L-Träger nach DIN 1029,
Doppel-L nach DIN 1027, Winkelstahl nach DIN 1028, U-Stahl nach DIN 1026
und Flachstahl nach DIN 1017 werden Datenbankdateien mitgeliefert. Das
gewünschte Profil wird angeklickt, TR1 generiert dann die Geometrie und
berechnet Flächenträgheitsmomente, Schwerpunkt, Lage der Nullachse und
Gewicht des Trägers.

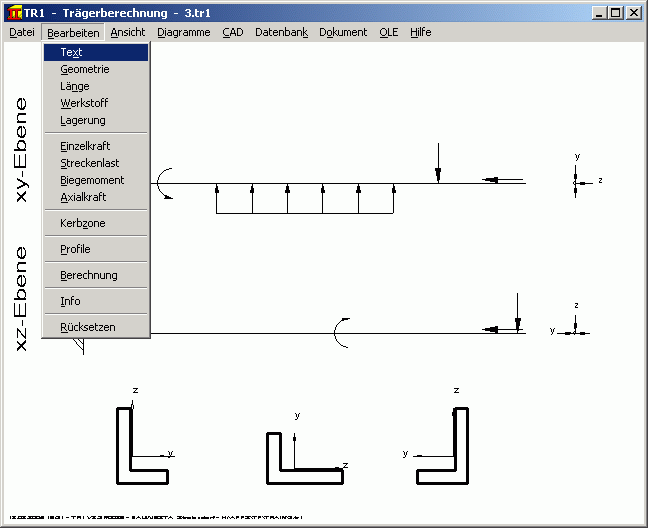

Belastung
Als Belastung können bis zu 50 Einzelkräfte, Streckenlasten, Biegemomente,
und Axialkräfte in beliebigem Winkel im yz-Koordinatensystem auf der
x-Achse definiert werden.
Lagerung
TR1 berechnet statisch bestimmt gelagerte Träger mit Fest-/Loslagerung oder
fester Einspannung. Außerdem können statisch unbestimmt gelagerte Träger
mit 3,4 oder 5 Lagerstellen berechnet werden.
Schiefe Biegung
Die Durchbiegung bei schiefer Biegung erfolgt senkrecht zur Nullinie, nicht
in der Lastebene. TR1 berechnet Durchbiegung und Spannungsverlauf aus der
Überlagerung zweier gerader Biegungen um die beiden Hauptachsen des
Trägerquerschnitts.

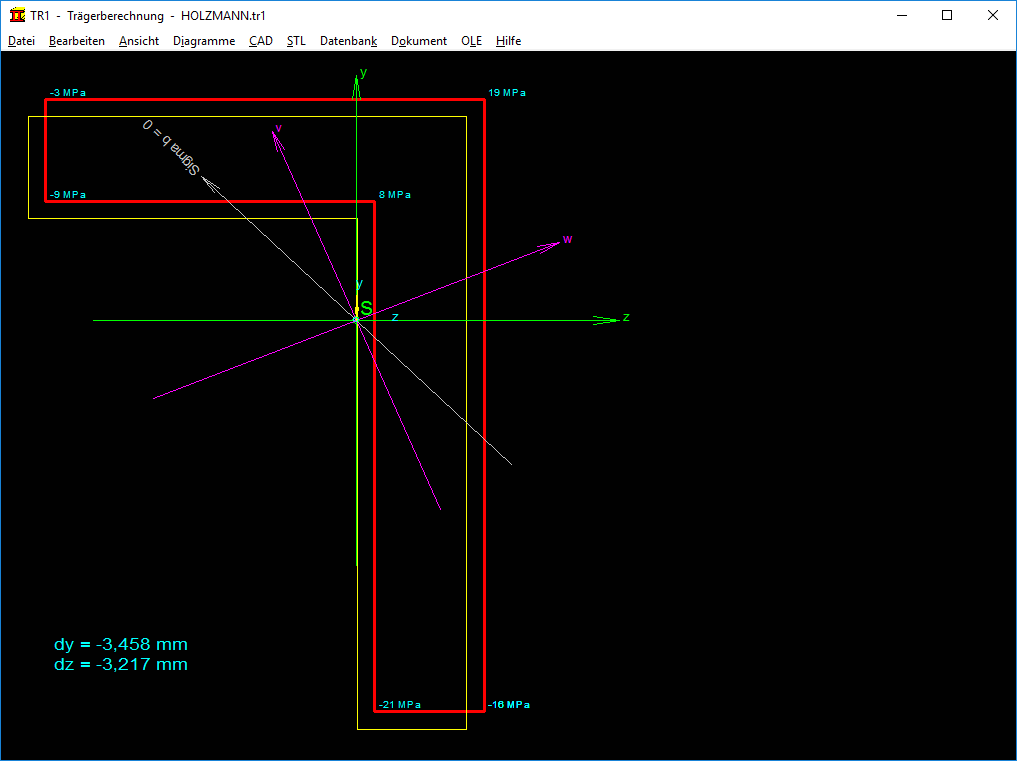

Spannungsverteilung im Querschnitt
TR1 zeichnet das Profil des Trägers mit der auftretenden Spannung in jedem
Punkt. Eingezeichnet wird auch die Verschiebung der Kontur durch Biegung.
Werkstoffdatenbank
Die wichtigsten Stähle sind in der mitgelieferten Datenbank enthalten, auf
die Daten von weiteren Stählen und NE-Metallen kann durch Verknüpfung mit
der WST1-Werkstoffdatenbank zugegriffen werden.

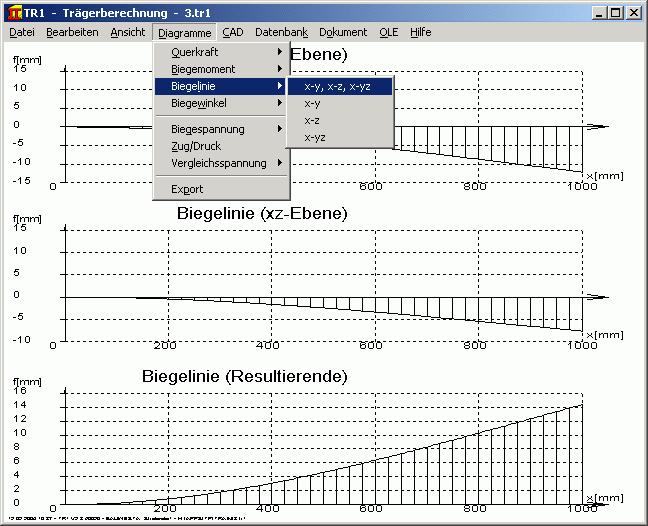

Diagramme
Wichtige Informationen erhält man aus dem Verlauf von Querkraft,
Biegemoment, Biegewinkel, Biegelinie, Biegespannung, und
Vergleichsspannung. Die Diagramme können Sie ausdrucken oder als DXF-Datei
bzw. über Zwischenablage in Ihre Dokumentation übernehmen.
Ausdruck
Der Ausdruck enthält alle Eingabedaten, die Extremwerte von Biegemoment,
Biegelinie, Biegespannung, Schubspannung und Vergleichsspannung, Gewicht,
Flächenträgheitsmomenten, Massenträgheitsmoment, Schwerpunkt,
Auflagerkräften, Biegewinkel in den Lagerstellen, Werkstoffkennwerten.
CAD-Schnittstelle
Nachdem Sie den Träger mit TR1 berechnet haben, können Sie die maßstäbliche
Zeichnung des Profilquerschnitts oder eine maßstäbliche 3D-Zeichnung des Trägers über DXF- oder IGES-Datei in Ihr
CAD-System übernehmen.
HEXAGON-Hilfesystem
Für die Erläuterung der Eingabedaten können Sie bei Bedarf Hilfetexte und
Hilfebilder anzeigen lassen. Bei Eingabefehlern und Überschreitung von
Grenzwerten gibt TR1 Fehlermeldungen aus. Zu jeder Fehlermeldung können Sie
eine genauere Beschreibungen mit Abhilfemöglichkeiten anzeigen lassen.
Hard-und Softwarevoraussetzungen
TR1 gibt es als 32-bit und 64-bit Applikation für Windows 11, Windows 10, Windows 7.
Lieferumfang
TR1 Programm, Beispieldateien, Hilfebilder und Hilfetext, Benutzerhandbuch (pdf), Eingabeformulare, Lizenzvertrag für zeitlich unbegrenztes Nutzungsrecht.
Info- und Update-Service
HEXAGON-Software wird laufend aktualisiert und verbessert, über Updates und
Neuerscheinungen werden Kunden regelmäßig informiert.
