WN1 - Preßverband mit abgestufter Nabe

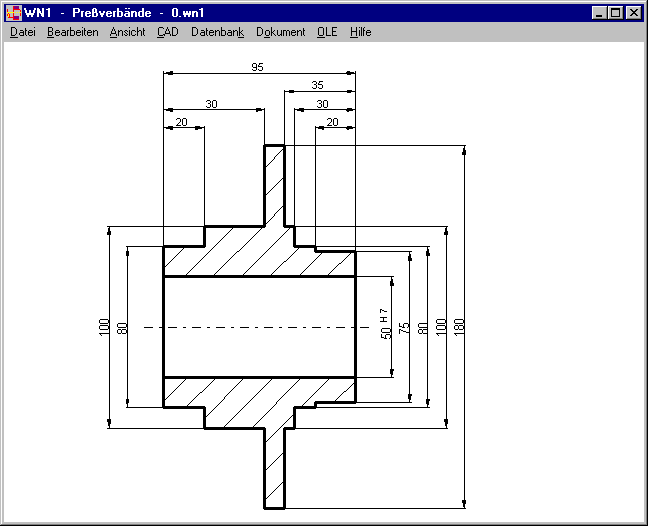

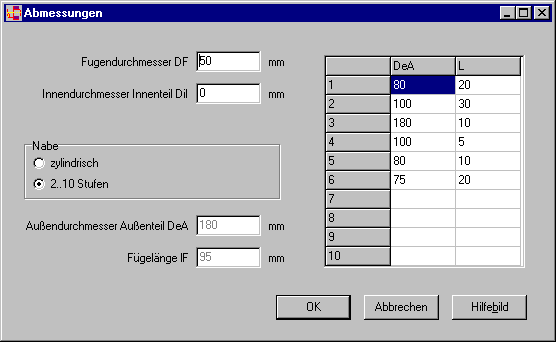

Bisher konnten in WN1 nur Naben mit einheitlichem Außendurchmesser berechnet werden. In der neuen Version 8.0 können Sie bis zu 10 Absätze eingeben.
Das übertragbare Drehmoment und die Sicherheit gegen Rutschen ergibt sich aus der Summe der Abschnitte, die Sicherheiten gegen plastische Verformung werden auf den schwächsten Abschnitt bezogen. Stütz- und Kerbwirkungen zwischen den Nabenabschnitten werden nicht berücksichtigt.
WN1 - Durchmesseränderung nach Preß- oder Schrumpfvorgang

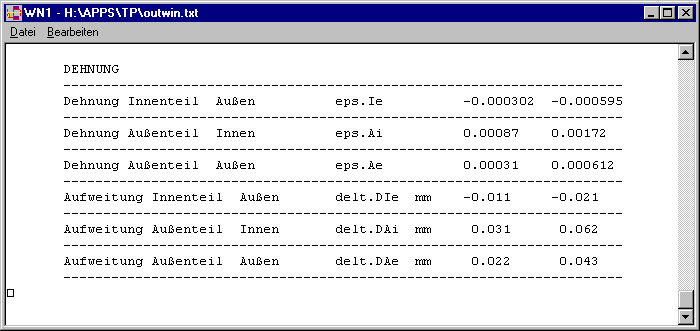

Die Dehnungen epsilon bei nicht-abgesetzten Naben werden jetzt dimensionslos ausgegeben, nicht mehr bezogen auf den Fügedurchmesser DF. Außerdem werden die Änderungen der Außen- und Innendurchmesser von Welle und Nabe ausgegeben. Diese Maße werden z.B. bei eingepressten Gleitlagern benötigt.
SR1 - neue VDI 2230 (2/2003)
Die neue VDI 2230 von Februar 2003 ist zweisprachig deutsch/englisch. Ansonsten gibt es keine wesentlichen Änderungen gegenüber der Ausgabe von 2001, außer daß Fehler korrigiert wurden. Im Vorwort steht von Korrekturen bei den mechanischen Eigenschaften von Gußeisen inklusive Rücknahme des "Schwerfestigkeitsverhältnisses". Die Tabelle 5.5/1 blieb allerdings unverändert; demnach ist die Scherfestigkeit immer noch um den Faktor 1,4 größer wie die Zugfestigkeit (ändern Sie den Wert ab in 1,1). Immerhin wurde die Scherfestigkeit von GJL in der Tabelle A9 korrigiert).
TOL1, TOL2 - Max. Anzahl Elemente verdoppelt
Statt 500 Maßelemente können nun bis zu 1000 zusammenhängende Maße bearbeitet und analysiert werden.
FED5 - Vorauslegung und Nachrechnung
In der Vorauslegung kann FED5 die Windungszahl durch Eingabe der Federkräfte nur berechnen, wenn beide Federkräfte und Federwege im linearen Bereich der Federkennlinie liegen. Wenn F2 bereits im progressiven Bereich der Kennlinie liegt, versucht FED5, durch Veränderung des Steigungsverhältnisses Po/Pu beide Federkräfte in den linearen Bereich der Kennlinie zu bringen. Wenn dies nicht gelingt, müssen Sie unter "Nachrechnung" die Abmessungen (möglichst nur n und L0) iterativ verändern, bis Sie die gewünschten Kräfte erreichen. Zunächst sollten Sie jedoch das Steigungsverhältnis Po/Pu auf 1 zurücksetzen, wenn Sie nicht mit dem Wert aus der Vorauslegung weiterrechnen wollen.
WST1 - französisch
Von der Werkstoffdatenbank WST1 gibt es jetzt auch eine französische Version.
WST1 - Spannungen einzeichnen

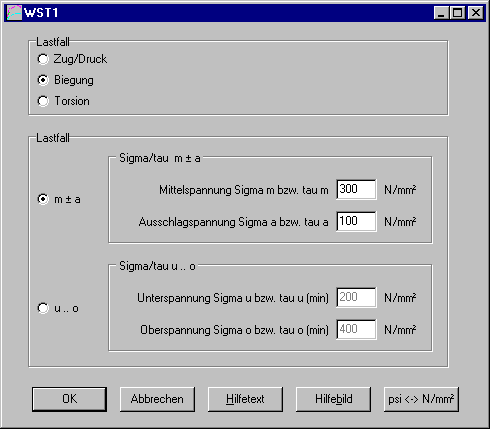

Die eingegebenen Spannungen wurden bisher in alle Dauerfestigkeitsschaubilder eingezeichnet. Jetzt wird abgefragt, ob es sich um Zug/Druck, Biegung oder Torsion handelt. Nur in das gewählte Diagramm werden die Spannungswerte eingezeichnet.
Zeichnungen, Diagramme, Quick-Ansicht als PDF-Datei erzeugen.
Das PDF-Format von Adobe hat sich als Standardformat für Grafiken durchgesetzt, die per e-mail versandt werden. Die meisten Computer mit Internet-Anschluss haben den "Adobe Acrobat Viewer" installiert, der zum Anzeigen und Drucken der PDF-Dateien benötigt wird. Die einfachste Art, PDF-Dateien zu erzeugen, ist ein PDF-Konverter, der als Windows-Druckertreiber installiert wird. Die Zeitschrift "PC-Magazin", Ausgabe 3/2003, enthält eine CD-ROM mit PDF-Druckertreibern als Demoversion und Shareware von 10 verschiedenen Anbietern. Wir haben verschiedene Programme getestetet. Ein wichtiges Kriterium war die Größe der Ausgabedatei. Die Übertragungszeit soll möglichst kurz sein, wenn die pdf-Dateien per E-Mail versendet werden.
Das beste Ergebnis lieferte WIN2PDF (www.daneprairie.com): ein kompaktes Programm, das kompakte pdf-Dateien in annehmbarer Qualität erzeugt.
Setup-Programm

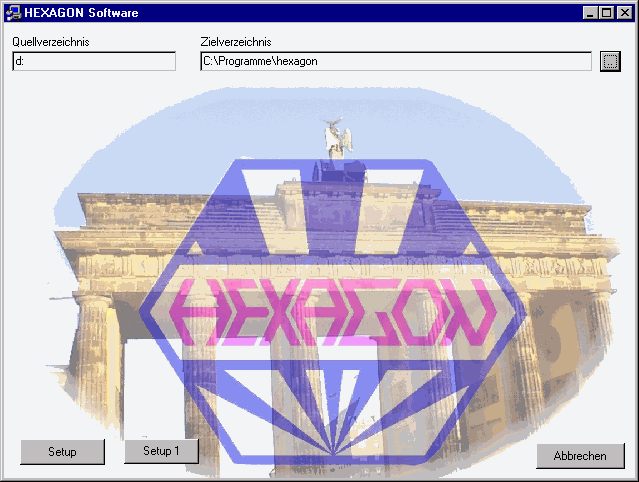

Ein neues Setup-Programm installiert alle Programme von CD-ROM. Mit "Setup 1" kann man die Programme einzeln installieren. Auch lange Pfadnamen werden nun unterstützt.
