FED5 – 3D-Zeichnung

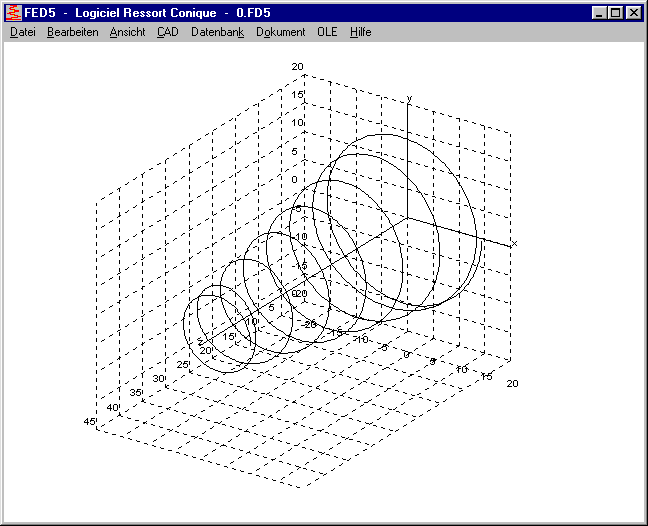

Eine 3-dimensionale Zeichnung der berechneten Kegelfeder kann man mit FED5 als DXF- oder IGES-Datei generieren (zur Übernahme in CAD als 3D-Zeichnung), oder am Bildschirm perspektivisch darstellen.
FED1+ Eingabe De oder Di oder Dm

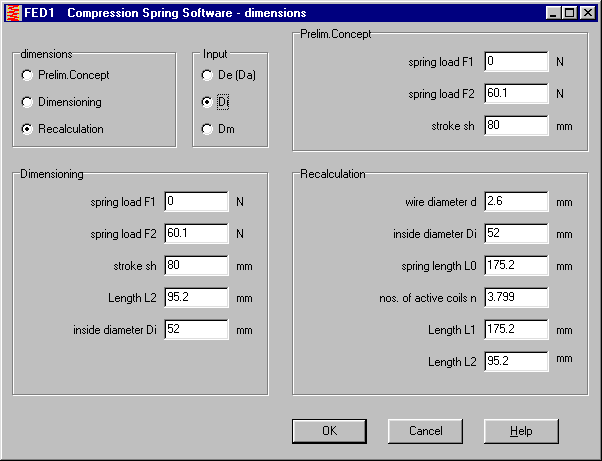

In Online-Eingabe oder Quick-Eingabe kann man wahlweise Außen-, Innen- oder mittleren Windungsdurchmesser eingeben. Der gewählte Durchmesser ist gleichzeitig der Wert mit Toleranzangabe.
FED7 - Fertigungszeichnung

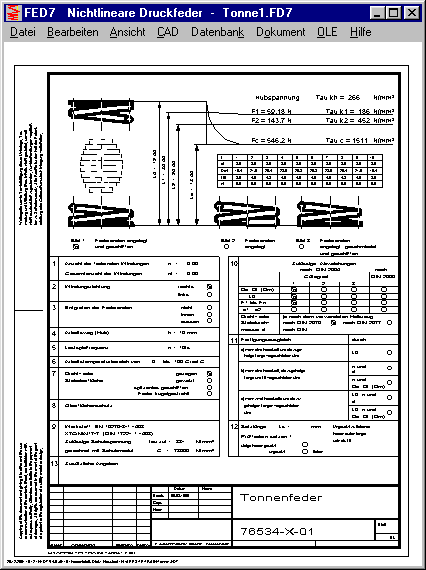

Ähnlich wie bei den anderen Federprogrammen gibt es nun auch bei FED7 eine Fertigungszeichnung mit den für die Federherstellung relevanten Daten. Eine variable Druckfeder aus maximal 10 Windungsabschnitten wird in einer Tabelle mit Teil-Windungszahl, Abschnittslänge, Draht- und Windungsdurchmesser in einer Tabelle dargestellt.
SR1 – Tabellenwerte aus VDI 2230-2001
Folgende Tabellendaten aus der neuen VDI 2230 wurden in den SR1-Datenbanken ergänzt:
Schraubenwerkstoffe (mat_bolt.dbf, mat_b_re.dbf, mat_b_e.dbf): 1.551, 1.7218, 1.7709, 1.4301 neu. Geringfügige Änderungen bei 1.7709 und 1.4980.
Werkstoff Klemmstücke und Mutter (pressung.dbf): Werkstoffe aus Tabelle A9 aufgenommen
Haftreibungszahl Trennfuge (mue_tr.dbf): Tabelle A6 aufgenommen
Kopf- und Gewindereibung (mue_gtol.dbf, mue_ktol.dbf): Reibungszahlklassen A,B,C,D,E aufgenommen.
SR1 – Hohlschrauben
Bei der Berechnung von FMzul, MA und Sigma redB bei Hohlschrauben wird die Bohrung berücksichtigt. Bei exzentrischer Last wird Sigma Sab bei Berechnung von Sigma redB und der Sicherheit berücksichtigt.
Zusätzlich zu der Einschraubtiefe nach Dose wird die Einschraubtiefe nach VDI2230-2001 berechnet.
Aus VDI 2230 (2001) wurden die Kurzzeichen der Sicherheitsfaktor übernommen.
"Sicherheit gegen Überdehnen" entfällt, da identisch mit dem Faktor SF aus VDI 2230 (2001) für ktau=0.
Für die Berechnung der Dauerfestigkeit wird der min-Wert Fau der Axialkraft berücksichtigt. Bei exzentrischer Beanspruchung wird die Unterspannung Sigma Sabu berechnet und mit ausgegeben.
ZARXE - Normal Pitch
Alternativ zum Normalmodul kann man "Normal Pitch" eingeben im ZARXE-Programm zur Berechnung der Profilverschiebung aus Prüfmaßen.
Beim Schließen eines Datenbankfensters mit "OK" werden die Änderungen übernommen. Bisher war dies nur der Fall, wenn zuvor der Häkchen-Knopf gedrückt worden war.
Vor dem Löschen eines Hilfebildes aus der DBH-Liste muß dies bestätigt werden (soll zufälliges Löschen verhindern).

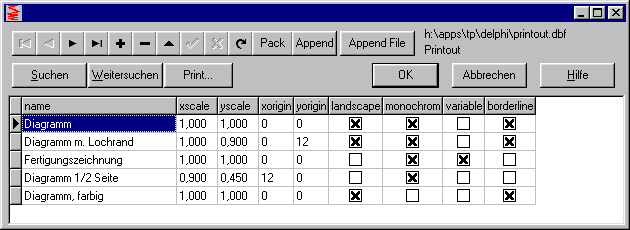

Printout-Datenbank vom Arbeitsverzeichnis
