ZAR1+ Rollwinkel
Unter Ansicht->Tabelle->Rollwinkel gibt es eine neue Tabelle mit dem Rollwinkel für verschiedene Durchmesser von Anfang bis Ende der Evolvente
ZAR1+, 2, 3+, 5, 6: Werkstoffangabe in Fertigungszeichnung

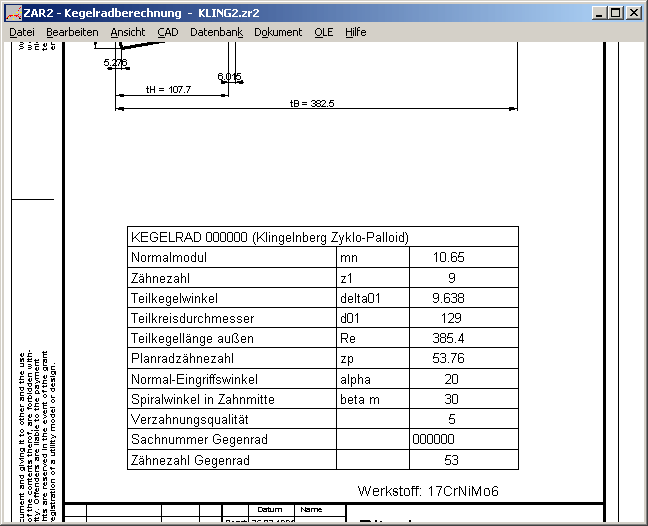

In den Fertigungszeichnungen der Stirn-, Kegel- und Schneckenräder wird der Werkstoff mit ausgedruckt.
FED1+ Temperaturdaten im Diagramm

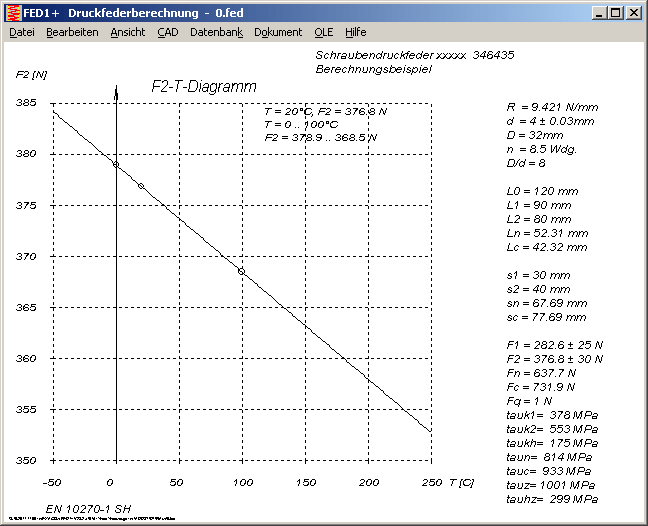

In den Temperaturdiagrammen werden jetzt die Zahlenwerte von Schubmodul und Federkraft F1,F2 für die berechneter Temperatur sowie min- und max-Wert des angegebenen Temperaturbereichs mit ausgegeben.
FED1+ Sondertoleranzen in Fertigungszeichnung EN 15800

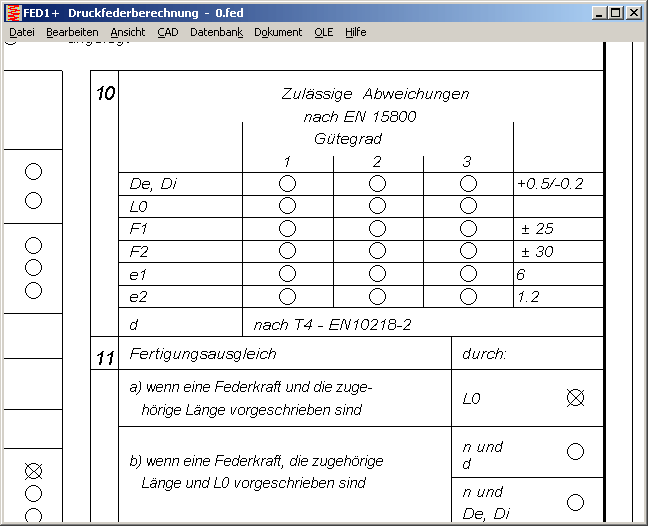

Wenn statt Gütegrad nach EN15800 eigene Toleranzen eingegeben werden, dann werden diese jetzt auch in der Fertigungszeichnung nach EN 15800 in Feld 10 angezeigt.
FED1+ Quick3-Ansicht mit FQ und m ext, Fert.ausgleich
Wenn eine Querkraft FQ oder eine externe Masse me definiert wurden, werden diese in der Quick3-Ansicht angezeigt.

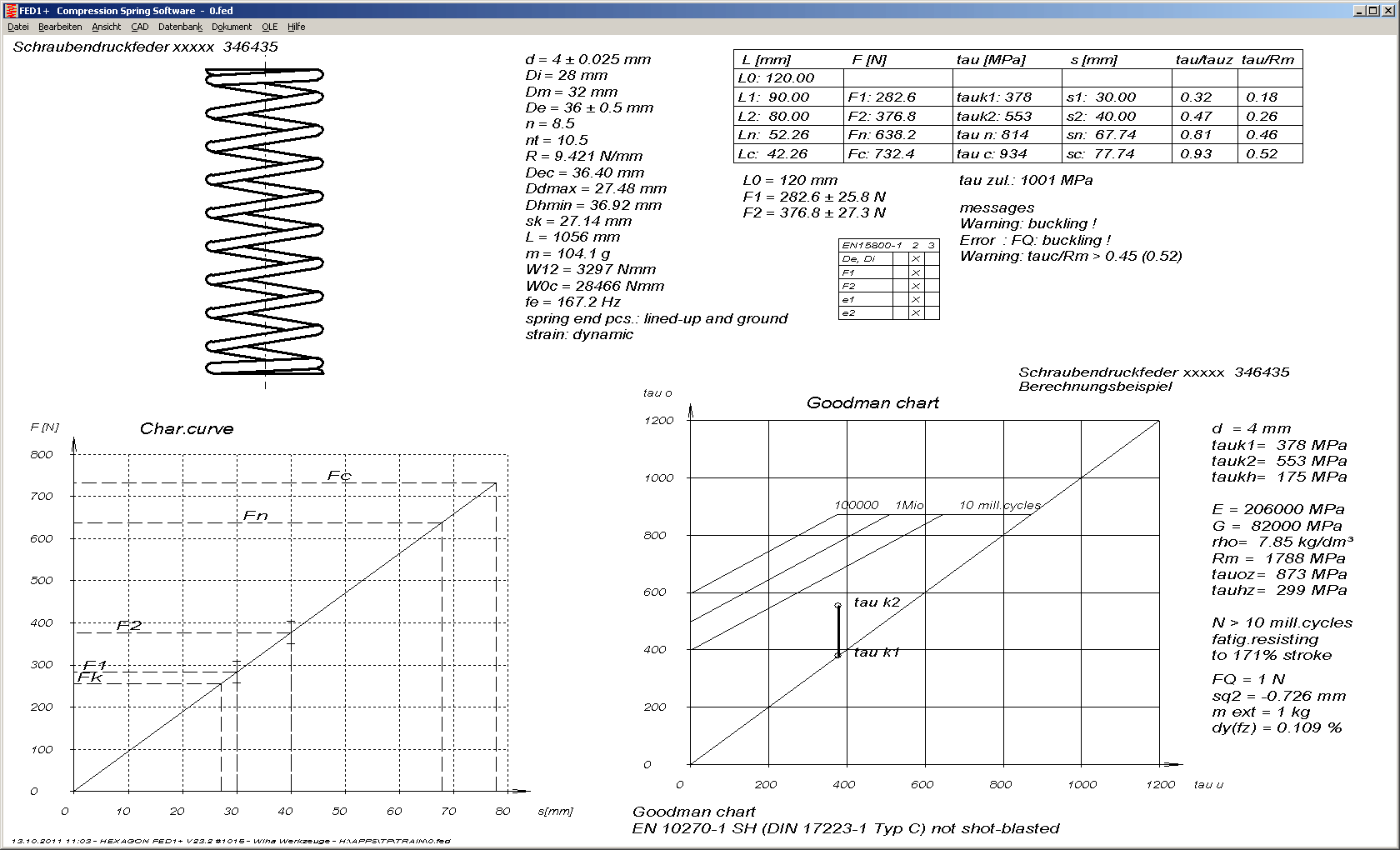

In der Tabelle mit Gütegraden werden nur noch die Abmessungen angezeigt, welche nicht als Fertigungsausgleich gewählt wurden.
Berechnungsprogramm für O-Ringe
Demnächst gibt es eine neue Software zur Berechnung der Pressung von O-Ringen in pneumatischen und hydraulischen Anwendungen.
GEO3 - Hertzsche Pressung und Deformation bei Linienlast

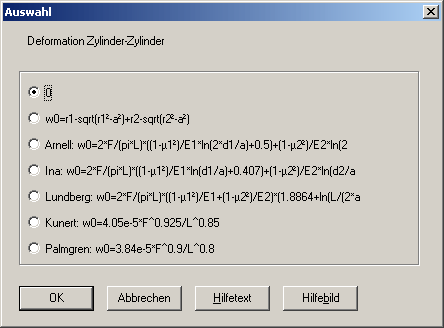

Für die Paarung Zylinder-Zylinder und Zylinder-Ebene gibt es keine analytische Lösung zur Berechnung von Deformation w0 (und Federrate R). Unter "Bearbeiten->Berechnungsmethode" kann man jetzt wählen zwischen verschiedenen Formeln für Näherungsberechnungen der Deformation (=Annäherung der beiden Körper). Außer der bisherigen Formel einer rein geometrischen Berechnung aus Halblänge der Kontaktachse und Zylinderradien gibt es noch verschiedene Näherungsformeln aus der Literatur: nach Arnell, Ina, Lundberg, Kunert und Palmgren. Standardeinstellung ist 0 (keine Berechnung von w0 und R, nur Flächenpressung (pmax) und Abmessungen des Druckrechtecks (a) werden berechnet).
GEO3 - Kurzzeichen
In der Literatur gibt es verschiedene Kurzzeichen für dieselben Werte rund um Hertzsche Pressung. So wird etwa die Annäherung der Mittelachsen der beiden Körper bezeichnet als Deformation, Abplattung und Annäherung, dazu gibt es die Kurzzeichen w, w0 und delta. In GEO3 werden nunmehr die Kurzzeichen aus "Dubbel Taschenbuch Maschinenbau" verwendet, dadurch gab es folgende Änderungen:
- Deformation w wurde geändert in w0.
- Halblängen der Kontaktachsen (Halbachsen der Druckellipse) a1 und a2 geändert in a und b.
Konfiguration (alle Programme): N/mm˛ statt Mpa

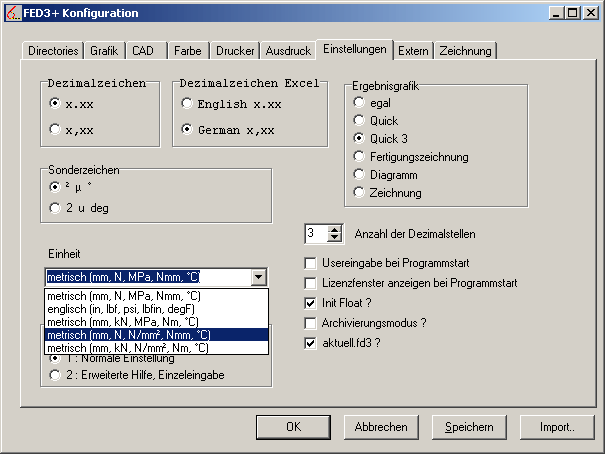

Wenn Sie die alte Einheit N/mm˛ statt MegaPascal für Spannungen bevorzugen, können Sie dies jetzt konfigurieren unter "Datei->Einstellungen"
