F E D 4
Software zur Tellerfederberechnung nach DIN 2092
(C) Copyright 1991-2024 by HEXAGON, Berlin, Kirchheim, Neidlingen
Berechnungsgrundlagen
Die Software FED4 berechnet Tellerfedern und Tellerfederpakete nach DIN 2092. Dabei werden 2 Berechnungsverfahren unterstützt:
- Auslegung: Bei Eingabe von 1 oder 2 Federkräften, Hub und Abmessungen wird ein Tellerfederpaket berechnet, das dann gewünschten Ausgangsdaten am nächsten kommt.
- Nachrechnung: Bei Eingabe der Abmessungen, Anzahl der Federn je Paket und Anzahl der Federpakete werden Kräfte und Spannungen für die angegebenen Federwege berechnet.
Tellerfedern nach DIN 2093
Die Abmessungen und Kennwerte aller Tellerfedern nach DIN 2093 werden vom Programm zur Verfügung gestellt.
Werkstoffdaten
Die Daten aller Werkstoffe nach DIN 2093 sind im Programm bereits enthalten. Daneben haben Sie die Möglichkeit, durch Eingabe von Elastizitätsmodul, Querzahl, Dichte und Zugfestigkeit weitere Werkstoffe zu definieren.
Diagramme

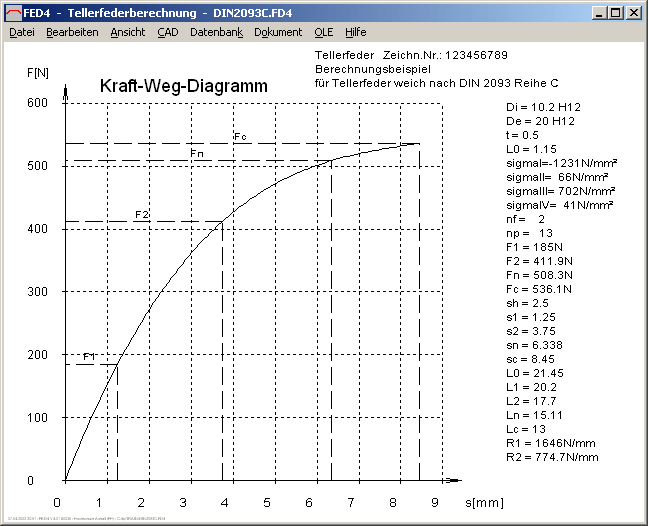

Im Kraft-Weg-Diagramm können Sie die degressive Federkennlinie der Tellerfeder am Bildschirm anzeigen lassen.

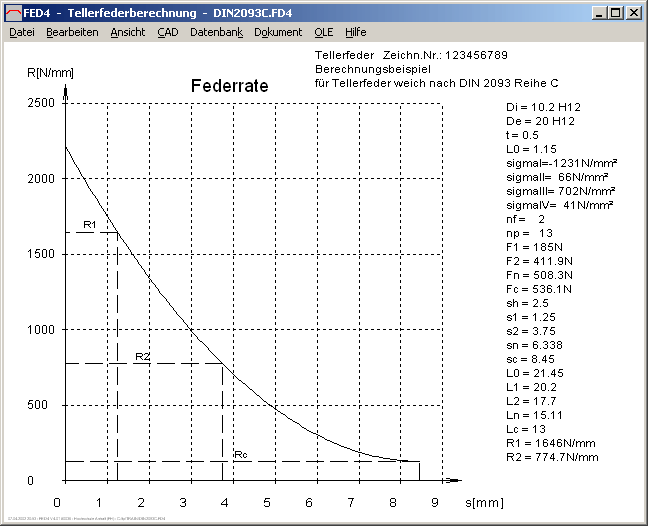

Aus der ersten Ableitung des Kraft-Weg-Diagramms erhält man den Verlauf der Federrate.

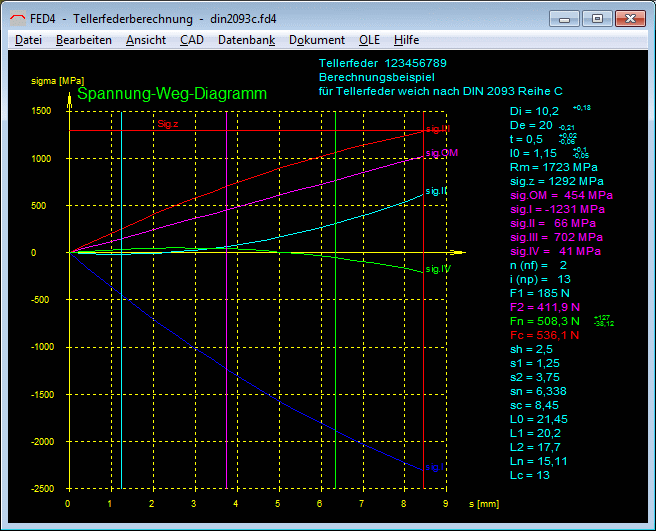

Der Spannungsverlauf in den kritischen Punkten der Tellerfeder wird im Spannungsschaubild dargestellt.

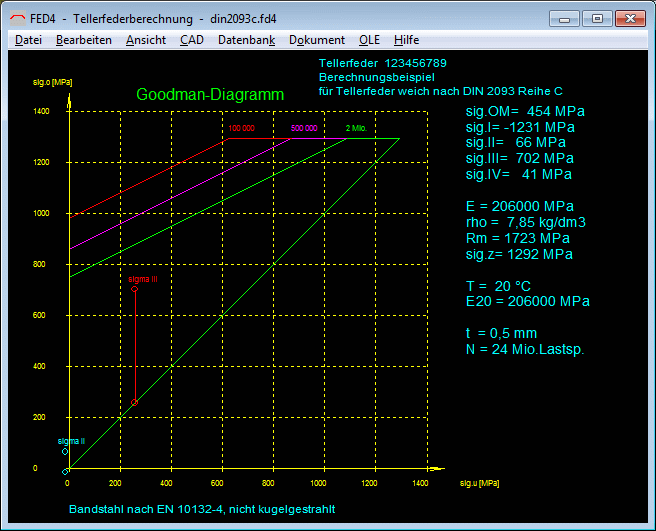

Bei dynamischer Beanspruchung liefert das Goodman-Diagramm wichtige Erkenntnisse zu Dauerfestigkeit und Lebensdauer.
Alle Diagramme können Sie ausdrucken oder als DXF-Datei bzw. über Zwischenablage in Ihre Dokumentation übernehmen.

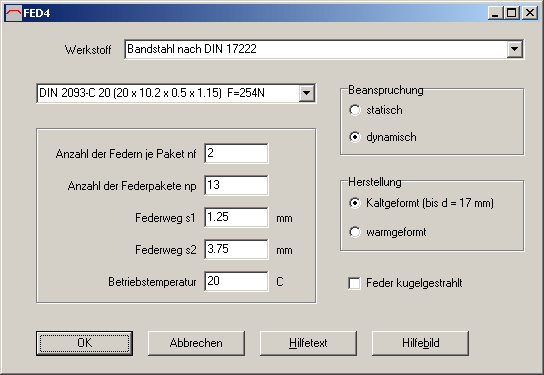

On-Line Eingabe
Bei der On-Line Eingabe werden die wichtigsten Eingaben und Ergebnisse zusammen mit eventuellen Warnungen und Fehlermeldungen auf dem Bildschirm angezeigt. Nach jeder Eingabe können Sie in Sekundenbruchteilen eine eine Neuberechnung durchführen und beobachten, wie sich der geänderte Eingabewert auf das Ergebnis auswirkt.
Hilfe
In den Dialogfenstern können Sie Hilfetext oder ein Hilfebild anzeigen lassen.
Ausdruck
Die Eingabewerte und Rechenergebnisse können Sie sich auf 3 Seiten ausdrucken lassen. In einem Auszug erhalten Sie die wichtigsten Daten auf einer Seite. Ausgabemöglichkeit auf Bildschirm, Drucker, Datei oder Windows-Zwischenablage.
CAD-Schnittstelle
Mit FED4 können Sie Tellerfederzeichnungen und Diagramme als DXF- oder IGES-Datei generieren und in Ihr CAD-System oder Textverarbeitungsprogramm übernehmen.
Warnungen und Fehlermeldungen
Bei Überschreitung der zulässigen Federwege, Spannungen und Normbereiche werden Warnungen und Fehlermeldungen angezeigt. Zu jeder Meldung können Sie sich eine Beschreibung mit Abhilfemöglichkeiten anzeigen lassen.
Lieferumfang
FED4-Programm, Benutzerhandbuch (pdf), Lizenzvertrag für zeitlich unbegrenztes Nutzungsrecht und Updateberechtigung.
Systemvoraussetzungen
FED4 gibt es als 32-bit und 64-bit App für Windows 11, Windows 10, Windows 7.
Info- und Update-Service
HEXAGON-Software wird laufend aktualisiert und verbessert, über Updates und Neuerscheinungen werden Kunden regelmäßig informiert.
Gewährleistung
HEXAGON übernimmt eine Garantie von 24 Monaten dafür, daß die Software die genannten Funktionen erfüllt. Wir gewähren kostenlose Einsatzunterstützung per Email.
