F E D 1 5

Software zur Berechnung von einfachen Blattfedern

(C) Copyright 2015-2024 by HEXAGON Software, Berlin, Kirchheim, Neidlingen


Berechnung von einfachen Blattfedern mit FED15

FED15 berechnet Blattfedern aus rechteckigem Querschnitt, welche entweder fest eingespannt oder 2-fach gelagert sind und durch eine Kraft am Federende bzw. in Federmitte beansprucht werden.

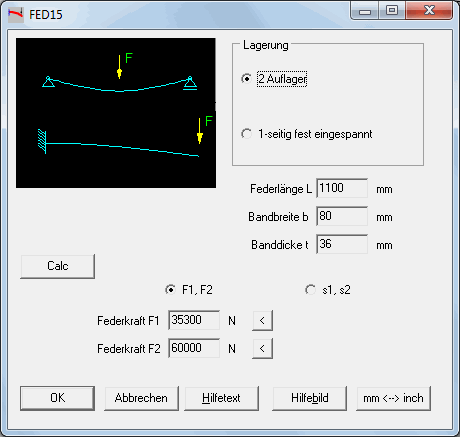

Aus den Abmessungen berechnet das Programm Federkennlinie und Biegespannung. Eingabedaten sind Federlänge, Federbanddicke und Federbandbreite. Dazu kann man entweder zwei Federkräfte F1 und F2 vorgeben und die Federwege berechnen lassen, oder die Federwege s1 und s2 vorgeben und die Federkräfte berechnen lassen.

F r komplexe Blattfederabmessungen, komplexe Lagerung, und komplexe Belastung durch L ngs- und Querkr fte, Biegemomente und Fl chenlasten, haben wir eine andere Software: FED10.

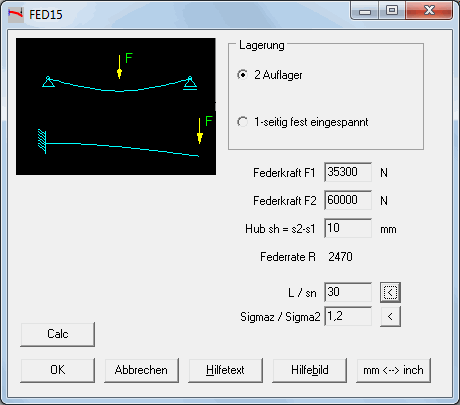

Vorauslegung

In der Vorauslegung muß man nur 2 Federkräfte und einen Hub, oder eine Federkraft und einen Federweg eingeben, und FED15 berechnet die Abmessungen der Blattfeder. Hierbei kann man die Parameter Federlänge/Federweg und Sicherheit Sigmaz/Sigma2 nach Bedarf verändern.

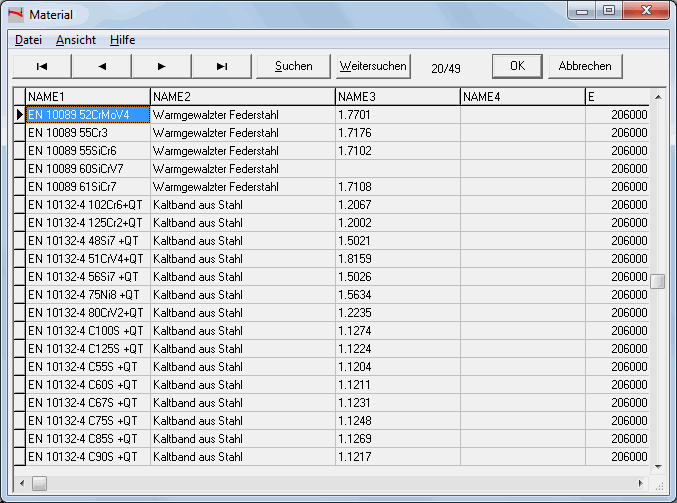

Werkstoffdatenbank

Die Kennwerte der wichtigsten Federwerkstoffe (Zugfestigkeit, zul. Schub- und Biegespannung in Abhängigkeit von Materialdicke, Schubmodul, E-Modul, Dichte) holt FED15 aus der integrierten Datenbank. Die DBF-Datei kann vom Anwender modifiziert und erweitert werden.

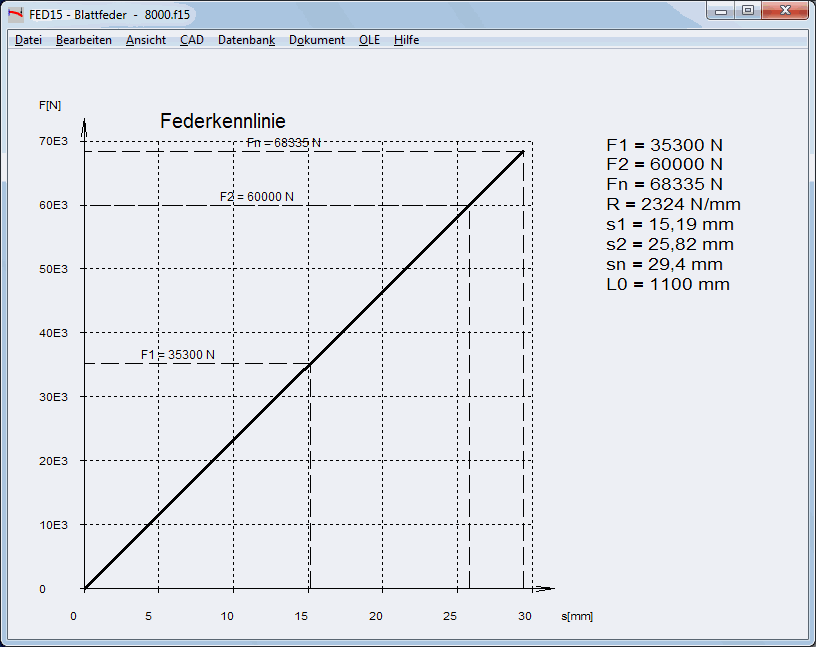

Federkennlinie

FED15 berechnet die Federkennline (Kraft-Weg-Diagramm). Die Diagramme können Sie ausdrucken oder als DXF- Datei bzw. über Zwischenablage in Ihre Dokumentation übernehmen.

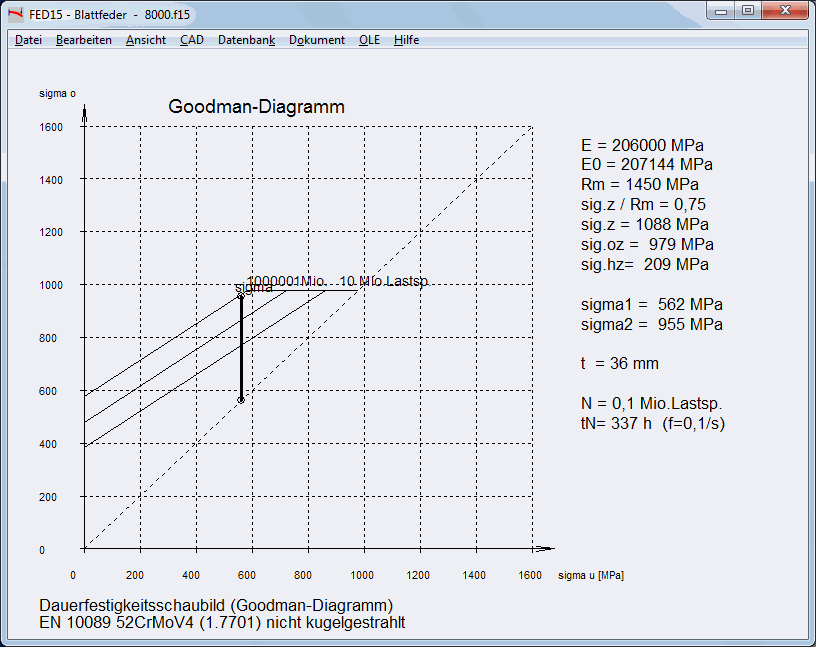

Goodman-Diagramm

Bei dynamischer Beanspruchung kann man anhand des Goodman-Diagramms die Dauerfestigkeit der Feder beurteilen und die Lastspielzahl berechnen. Die Parameter für Dauerfestigkeitsschaubilder werden aus der Werkstoffdatenbank übernommen.

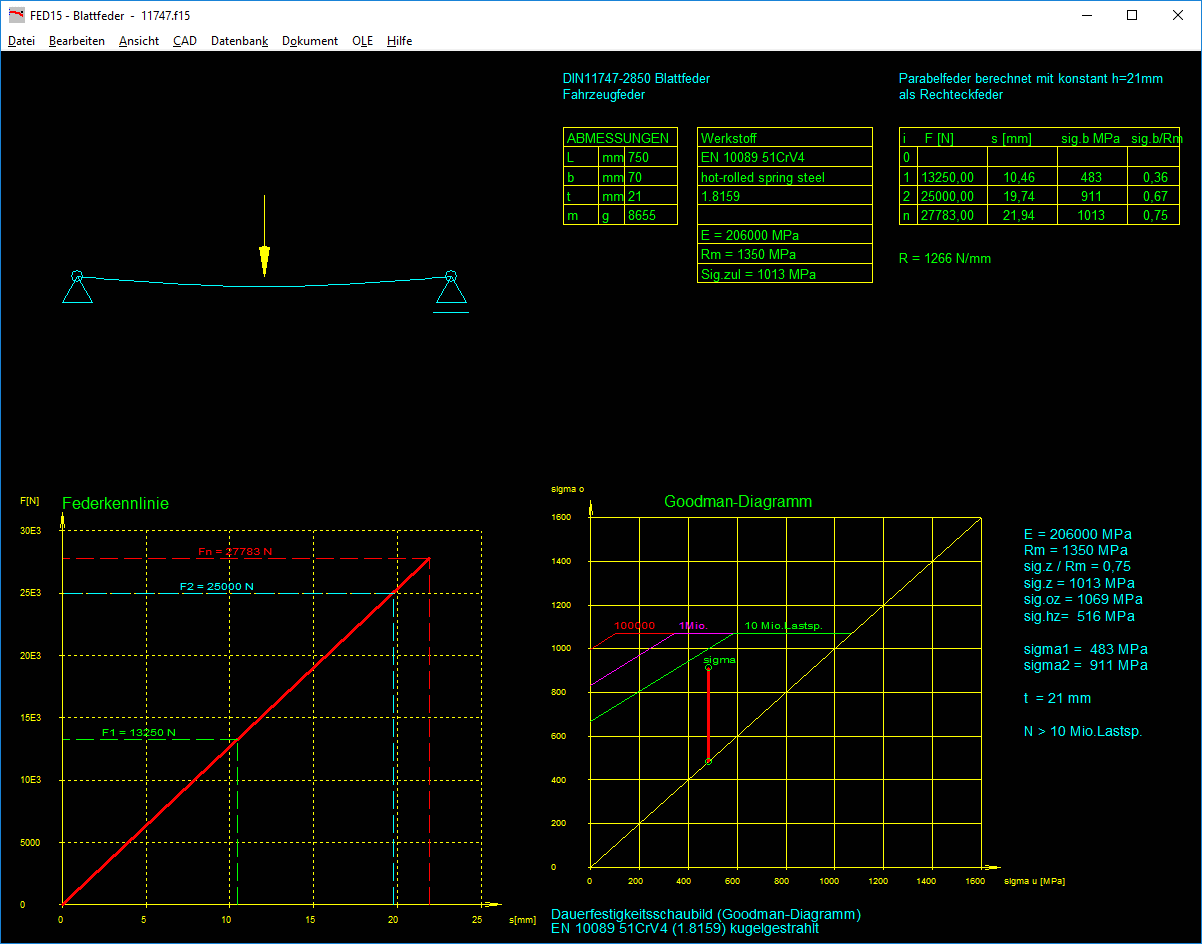

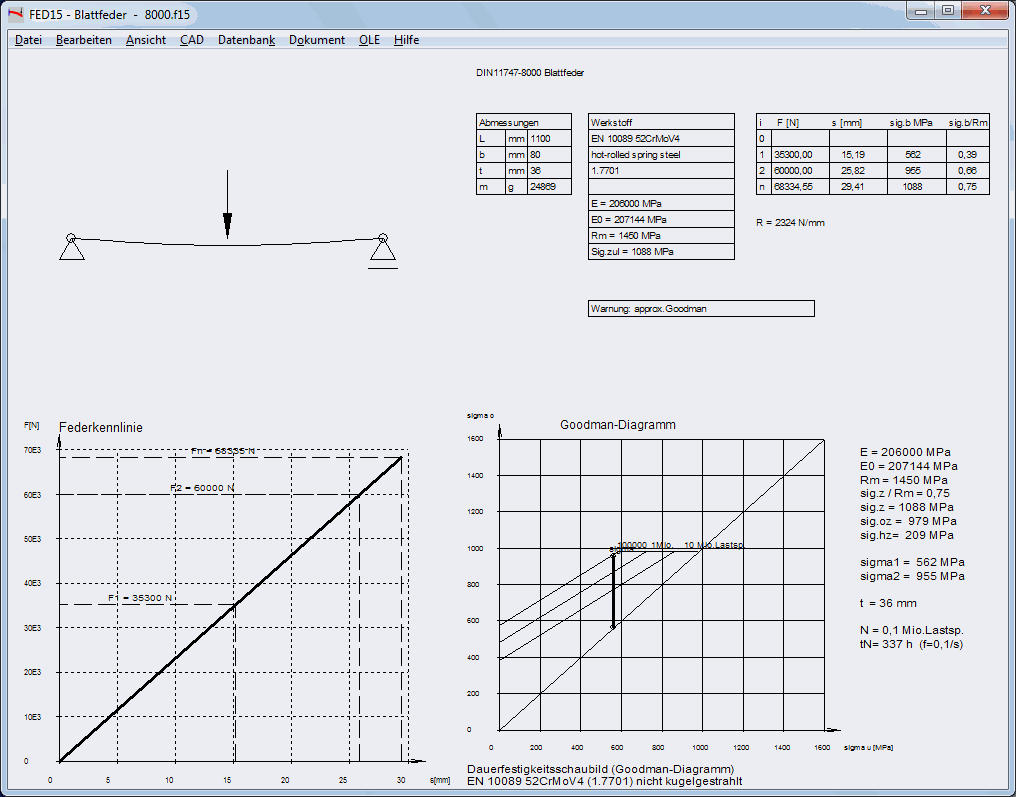

Quick-Ansicht

Die Quick-Ansichten enthalten Federkennlinie sowie Tabellen und Zeichnungen mit den wichtigsten Ergebnissen auf einer Bildschirmseite.

Ausdruck

Die Berechnungsergebnisse mit Federwegen, Federlängen, Federkräften und Spannungen kann man ausdrucken, als HTML-Tabelle abspeichern, oder direkt in MS-Excel übernehmen.

Fertigungszeichnung

Eine Fertigungszeichnung der Blattfeder wird von FED15 erzeugt. Zeichnungsinformationen und Änderungsindex kann man im Programm eingeben.

HEXAGON-Hilfesystem

Für die Erläuterung der Eingabedaten können Sie bei Bedarf Hilfetexte und Hilfebilder anzeigen lassen. Bei Eingabefehlern und Überschreitung von Grenzwerten gibt FED15 Fehlermeldungen aus. Zu jeder Fehlermeldung gibt es eine genauere Beschreibungen mit Abhilfemöglichkeiten.

Schnittstellen Export

DXF, IGES, HTML, TXT, DBF, Excel, F15.

Schnittstellen Import

TXT, DBF, Excel, F15.

Lieferumfang

FED15 Programm mit Beispieldateien, Hilfebildern und Hilfetextdatei, Benutzerhandbuch (pdf), Lizenzvertrag für zeitlich unbegrenztes Nutzungsrecht mit Updateberechtigung zum günstigen Updatepreis, kostenlose Hotline.

Systemvoraussetzungen

FED15 gibt es als 32-bit und 64-bit Applikation für Windows 11, Windows 10, Windows 7.

Gewährleistung

HEXAGON übernimmt eine Garantie von 24 Monaten dafür, daß die Software die genannten Funktionen erfüllt. Wir gewähren kostenlose telefonische Einsatzunterstützung und Hotline. HEXAGON-Software wird laufend aktualisiert und verbessert, über Updates und Neuerscheinungen werden Kunden regelmäßig informiert.


FED15 Demoversion herunterladen (623 kB)
